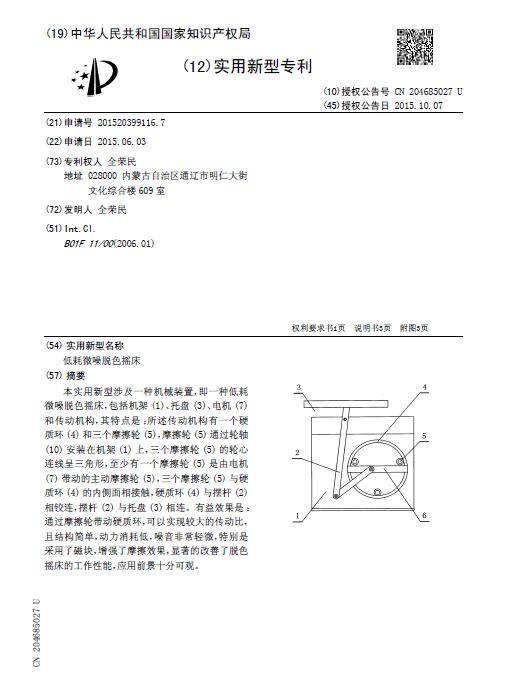

[实用新型] 低耗微噪脱色摇床

授权公告号：CN204685027U

授权公告日：2015.10.07

申请号：2015203991167

申请日：2015.06.03

专利权人：全荣民

发明人：全荣民

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

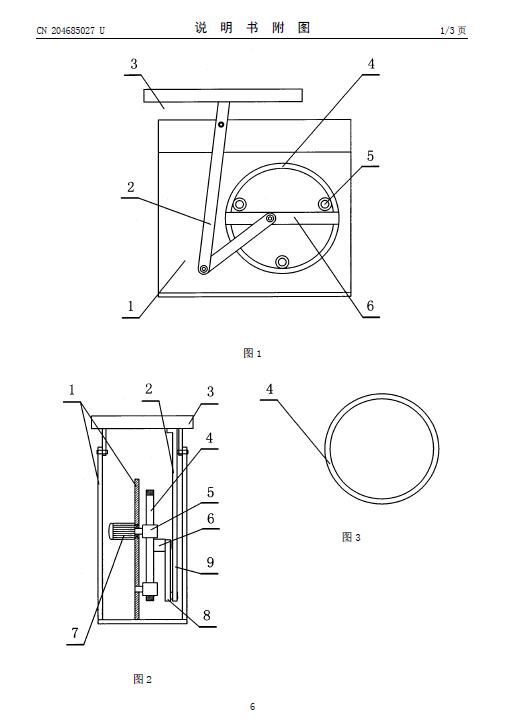

摘要： 本实用新型涉及一种机械装置，即一种低耗微噪脱色摇床，包括机架(1)、托盘(3)、电机(7)和传动机构，其特点是：所述传动机构有一个硬质环(4)和三个摩擦轮(5)，摩擦轮(5)通过轮轴(10)安装在机架(1)上，三个摩擦轮(5)的轮心连线呈三角形，至少有一个摩擦轮(5)是由电机(7)带动的主动摩擦轮(5)，三个摩擦轮(5)与硬质环(4)的内侧面相接触，硬质环(4)与摆杆(2)相铰连，摆杆(2)与托盘(3)相连。有益效果是：通过摩擦轮带动硬质环，可以实现较大的传动比，且结构简单，动力消耗低，噪音非常轻微，特别是采用了磁块，增强了摩擦效果，显著的改善了脱色摇床的工作性能，应用前景十分可观。
