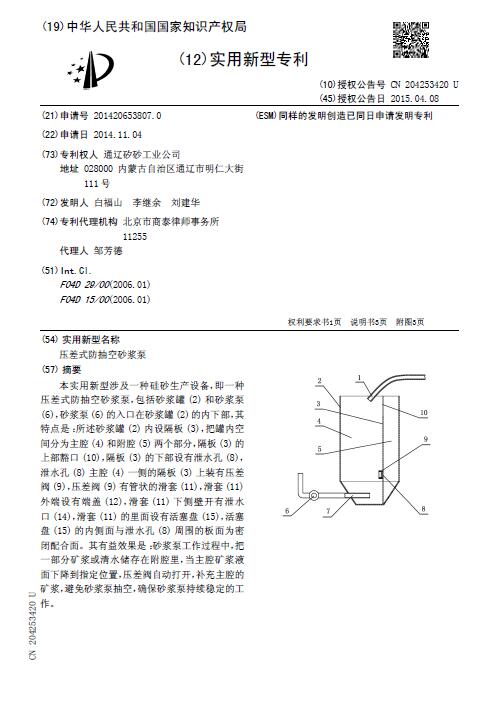

[实用新型] 压差式防抽空砂浆泵

授权公告号：CN204253420U

授权公告日：2015.04.08

申请号：2014206538070

申请日：2014.11.04

专利权人：通辽矽砂工业公司

发明人：白福山; 李继余; 刘建华

地址：028000内蒙古自治区通辽市明仁大街111号

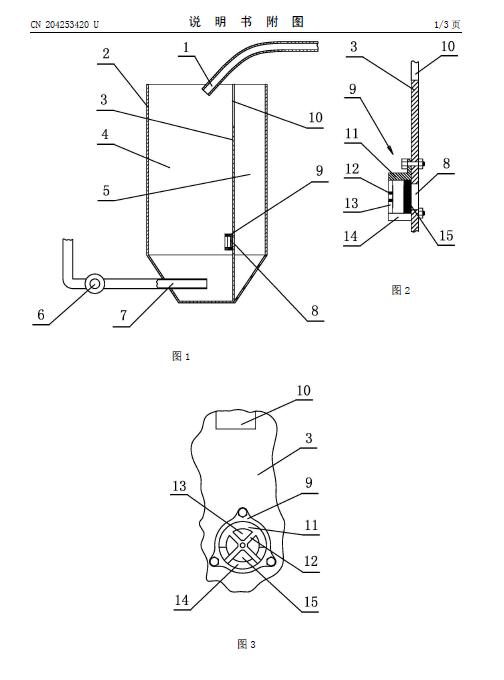

摘要： 本实用新型涉及一种硅砂生产设备，即一种压差式防抽空砂浆泵，包括砂浆罐(2)和砂浆泵(6)，砂浆泵(6)的入口在砂浆罐(2)的内下部，其特点是：所述砂浆罐(2)内设隔板(3)，把罐内空间分为主腔(4)和附腔(5)两个部分，隔板(3)的上部豁口(10)，隔板(3)的下部设有泄水孔(8)，泄水孔(8)主腔(4)一侧的隔板(3)上装有压差阀(9)，压差阀(9)有管状的滑套(11)，滑套(11)外端设有端盖(12)，滑套(11)下侧壁开有泄水口(14)，滑套(11)的里面设有活塞盘(15)，活塞盘(15)的内侧面与泄水孔(8)周围的板面为密闭配合面。其有益效果是：砂浆泵工作过程中，把一部分矿浆或清水储存在附腔里，当主腔矿浆液面下降到指定位置，压差阀自动打开，补充主腔的矿浆，避免砂浆泵抽空，确保砂浆泵持续稳定的工作。
