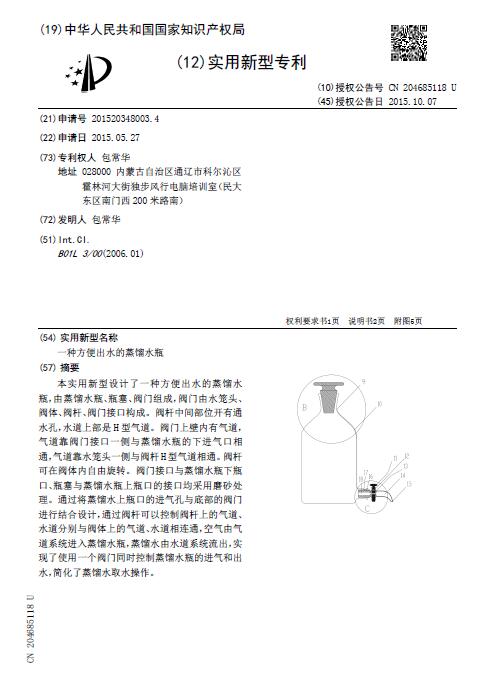

[实用新型] 一种方便出水的蒸馏水瓶

授权公告号：CN204685118U

授权公告日：2015.10.07

申请号：2015203480034

申请日：2015.05.27

专利权人：包常华

发明人：包常华

地址：028000内蒙古自治区通辽市科尔沁区霍林河大街独步风行电脑培训室（民大东区南门西200米路南）

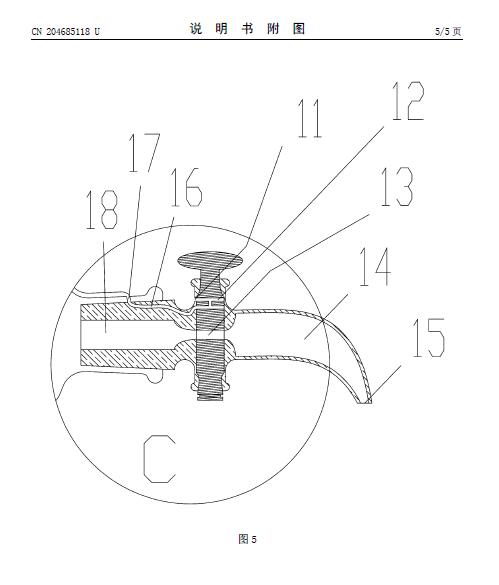

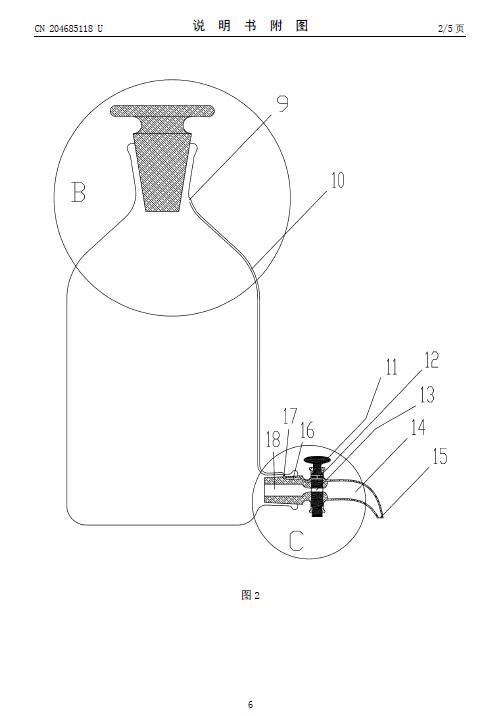

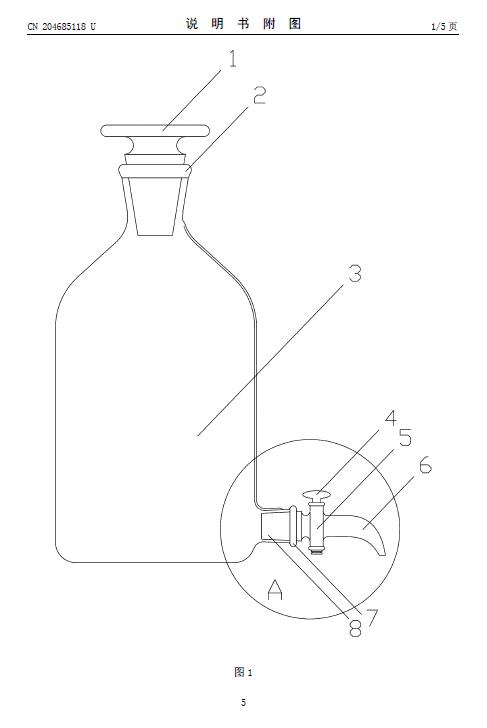

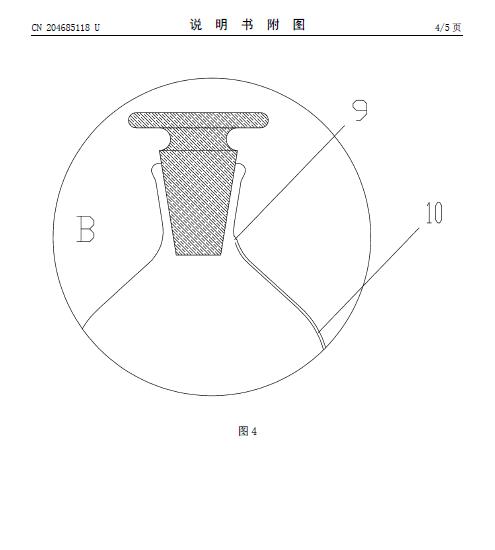

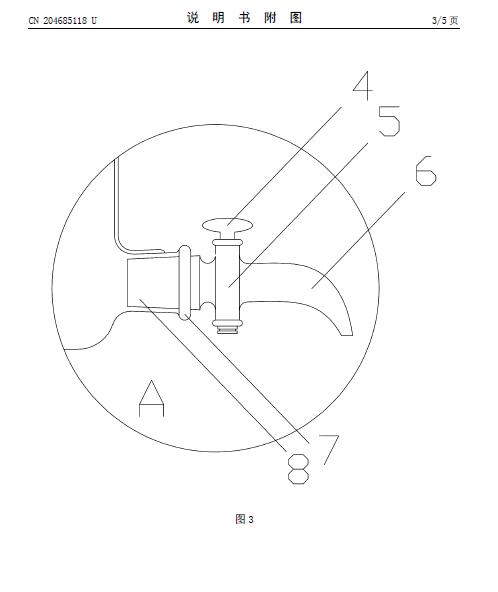

摘要： 本实用新型设计了一种方便出水的蒸馏水瓶，由蒸馏水瓶、瓶塞、阀门组成，阀门由水笼头、阀体、阀杆、阀门接口构成。阀杆中间部位开有通水孔，水道上部是H型气道。阀门上壁内有气道，气道靠阀门接口一侧与蒸馏水瓶的下进气口相通，气道靠水笼头一侧与阀杆H型气道相通。阀杆可在阀体内自由旋转。阀门接口与蒸馏水瓶下瓶口、瓶塞与蒸馏水瓶上瓶口的接口均采用磨砂处理。通过将蒸馏水上瓶口的进气孔与底部的阀门进行结合设计，通过阀杆可以控制阀杆上的气道、水道分别与阀体上的气道、水道相连通，空气由气道系统进入蒸馏水瓶，蒸馏水由水道系统流出，实现了使用一个阀门同时控制蒸馏水瓶的进气和出水，简化了蒸馏水取水操作。
