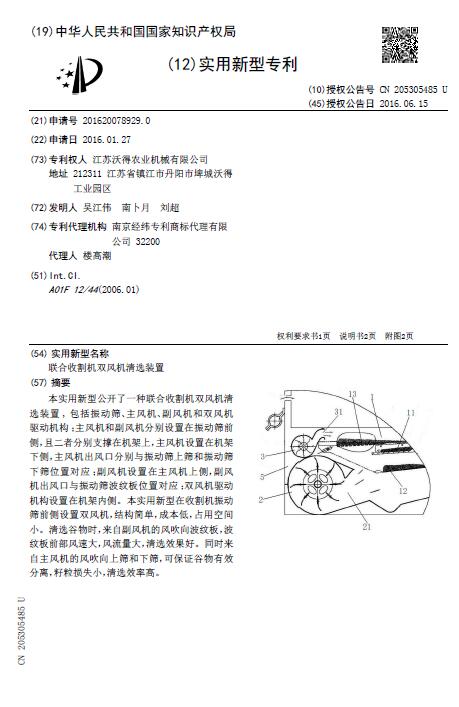

[实用新型] 联合收割机双风机清选装置

授权公告号：CN205305485U

授权公告日：2016.06.15

申请号：2016200789290

申请日：2016.01.27

专利权人：江苏沃得农业机械有限公司

发明人：吴江伟; 南卜月; 刘超

地址：212311江苏省镇江市丹阳市埤城沃得工业园区

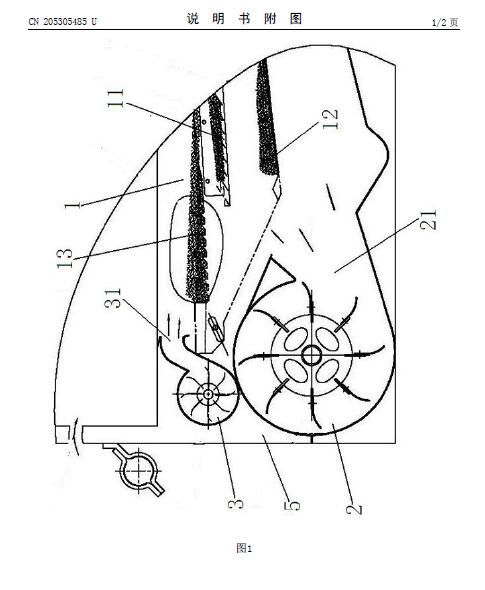

专利代理机构：南京经纬专利商标代理有限公司32200代理人：楼高潮摘要： 本实用新型公开了一种联合收割机双风机清选装置,包括振动筛、主风机、副风机和双风机驱动机构；主风机和副风机分别设置在振动筛前侧，且二者分别支撑在机架上，主风机设置在机架下侧，主风机出风口分别与振动筛上筛和振动筛下筛位置对应；副风机设置在主风机上侧，副风机出风口与振动筛波纹板位置对应；双风机驱动机构设置在机架内侧。本实用新型在收割机振动筛前侧设置双风机，结构简单，成本低，占用空间小。清选谷物时，来自副风机的风吹向波纹板，波纹板前部风速大，风流量大，清选效果好。同时来自主风机的风吹向上筛和下筛，可保证谷物有效分离，籽粒损失小，清选效率高。
