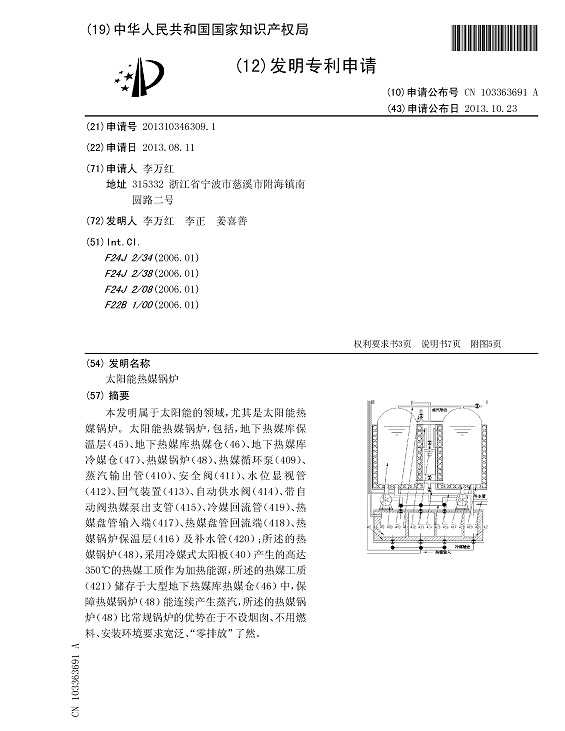

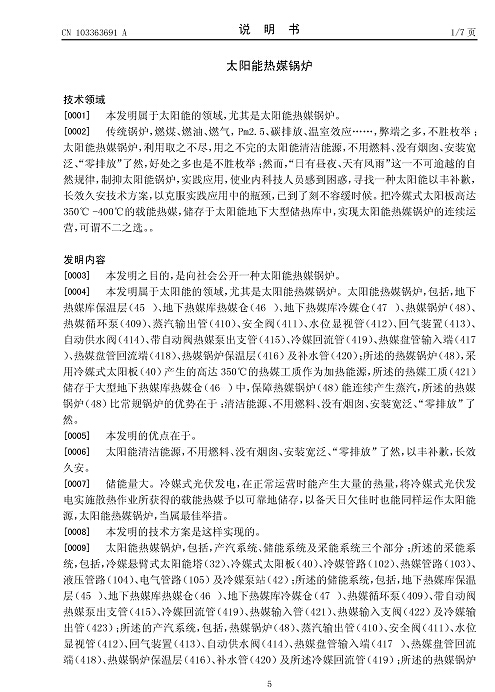

    本发明属于太阳能的领域，尤其是太阳能热媒锅炉。太阳能热媒锅炉，包括，地下热媒库保温层（45）、地下热媒库热媒仓（46）、地下热媒库冷媒仓（47）、热媒锅炉（48）、热媒循环泵（409）、蒸汽输出管（410）、安全阀（411）、水位显视管（412）、回气装置（413）、自动供水阀（414）、带自动阀热媒泵出支管（415）、冷媒回流管（419）、热媒盘管输入端（417）、热媒盘管回流端（418）、热媒锅炉保温层（416）及补水管（420）；所述的热媒锅炉（48），采用冷媒式太阳板（40）产生的高达350℃的热媒工质作为加热能源，所述的热媒工质（421）储存于大型地下热媒库热媒仓（46）中，保障热媒锅炉（48）能连续产生蒸汽，所述的热媒锅炉（48）比常规锅炉的优势在于不设烟囱、不用燃料、安装环境要求宽泛、“零排放”了然。

申请（专利）号:

CN201310346309.1

申请日期:

2013/8/11

公开(公告)日:

2013/10/23

申请（专利权）人:

李万红

发明（设计）人:

李万红,李正,姜喜善

主申请人地址:

315332 浙江省宁波市慈溪市附海镇南圆路二号



国别省市代码:

浙江;33

主权项:

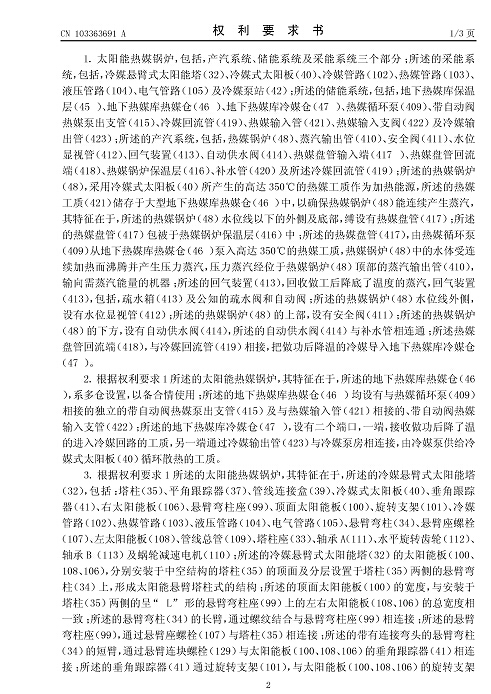

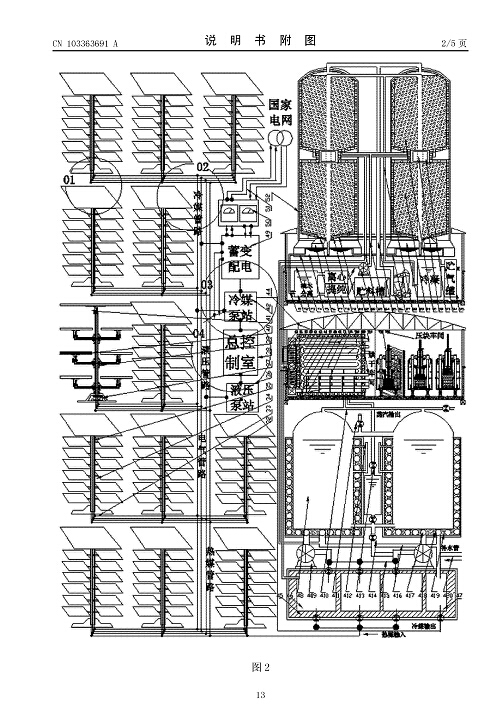

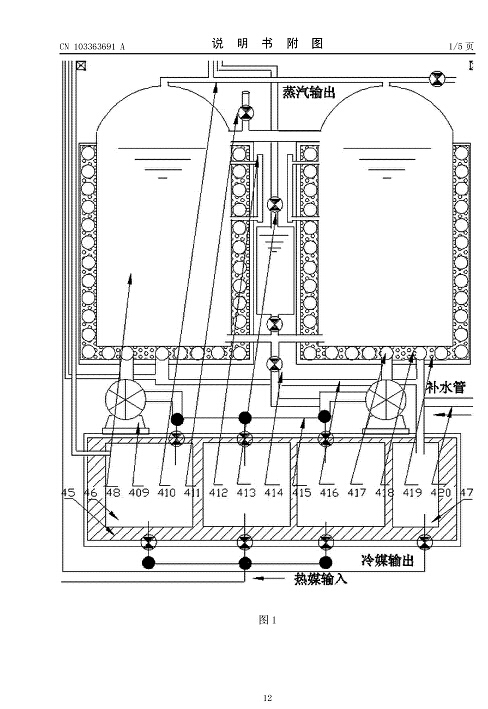

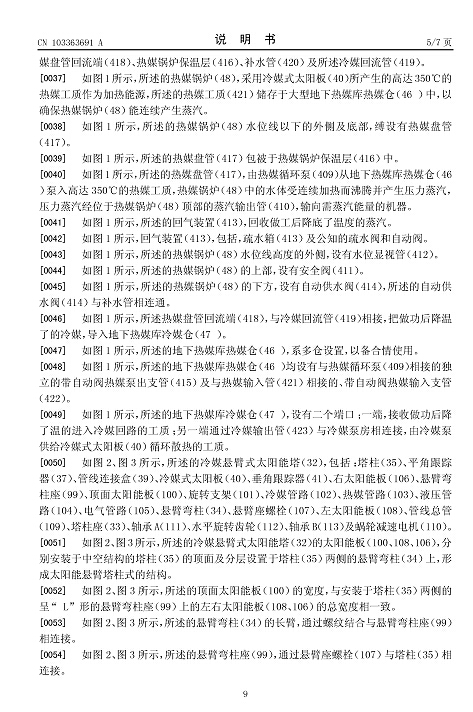

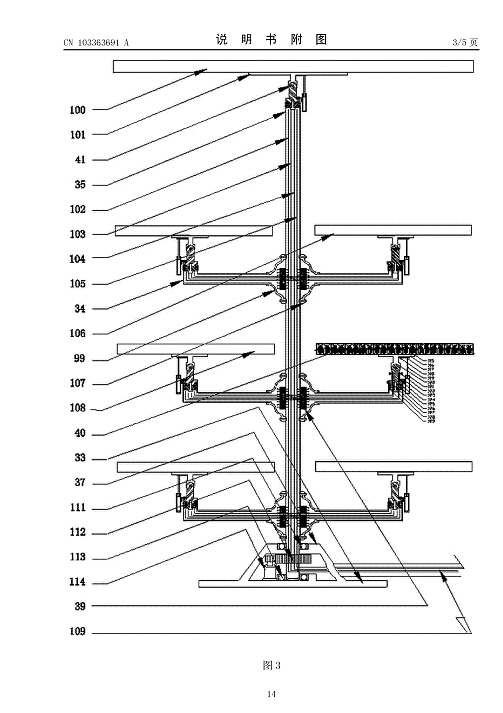

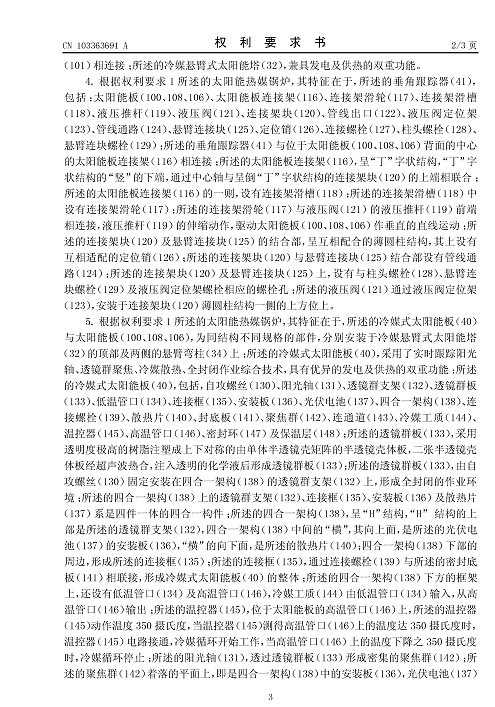

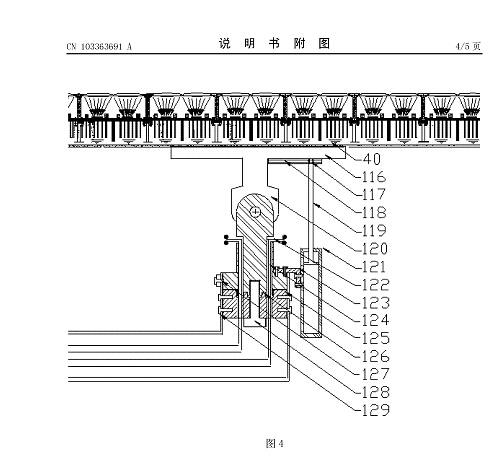

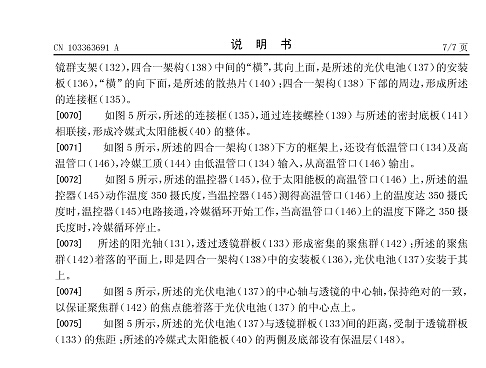

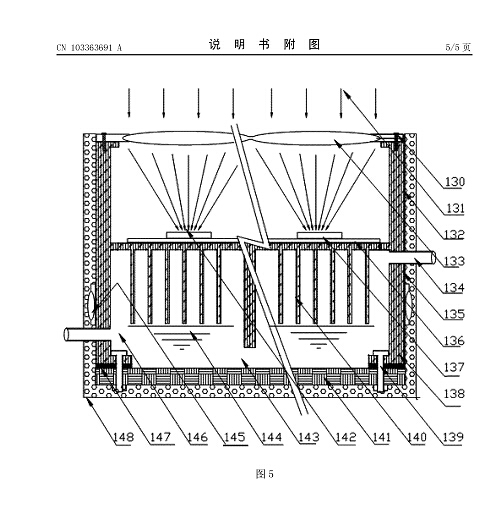

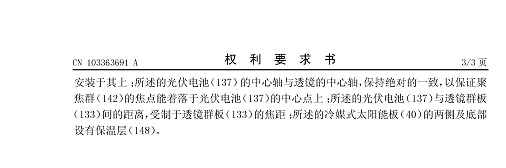

太阳能热媒锅炉，包括，产汽系统、储能系统及采能系统三个部分；所述的采能系统，包括，冷媒悬臂式太阳能塔（32）、冷媒式太阳板（40）、冷媒管路（102）、热媒管路（103）、液压管路（104）、电气管路（105）及冷媒泵站（42）；所述的储能系统，包括，地下热媒库保温层（45 ）、地下热媒库热媒仓（46 ）、地下热媒库冷媒仓（47 ）、热媒循环泵（409）、带自动阀热媒泵出支管（415）、冷媒回流管（419）、热媒输入管（421）、热媒输入支阀（422）及冷媒输出管（423）；所述的产汽系统，包括，热媒锅炉（48）、蒸汽输出管（410）、安全阀（411）、水位显视管（412）、回气装置（413）、自动供水阀（414）、热媒盘管输入端（417 ）、热媒盘管回流端（418）、热媒锅炉保温层（416）、补水管（420）及所述冷媒回流管（419）；所述的热媒锅炉（48），采用冷媒式太阳板（40）所产生的高达350℃的热媒工质作为加热能源，所述的热媒工质（421）储存于大型地下热媒库热媒仓（46 ）中，以确保热媒锅炉（48）能连续产生蒸汽，其特征在于，所述的热媒锅炉（48）水位线以下的外侧及底部，缚设有热媒盘管（417）；所述的热媒盘管（417）包被于热媒锅炉保温层（416）中；所述的热媒盘管（417），由热媒循环泵（409）从地下热媒库热媒仓（46 ）泵入高达350℃的热媒工质，热媒锅炉（48）中的水体受连续加热而沸腾并产生压力蒸汽，压力蒸汽经位于热媒锅炉（48）顶部的蒸汽输出管（410），输向需蒸汽能量的机器；所述的回气装置（413），回收做工后降底了温度的蒸汽，回气装置（413），包括，疏水箱（413）及公知的疏水阀和自动阀；所述的热媒锅炉（48）水位线外侧，设有水位显视管（412）；所述的热媒锅炉（48）的上部，设有安全阀（411）；所述的热媒锅炉（48）的下方，设有自动供水阀（414），所述的自动供水阀（414）与补水管相连通；所述热媒盘管回流端（418），与冷媒回流管（419）相接，把做功后降温的冷媒导入地下热媒库冷媒仓（47 ）。
