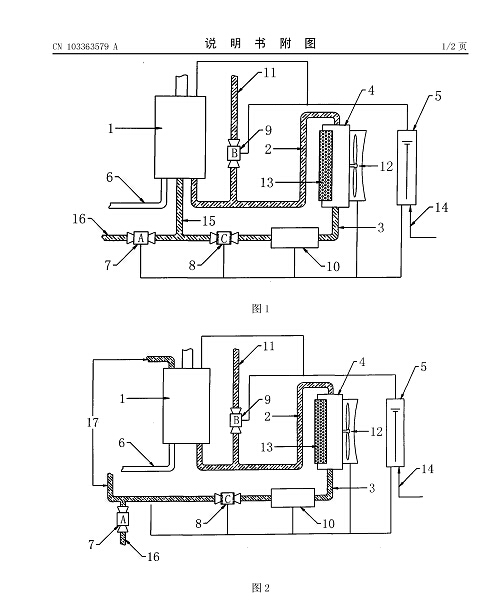

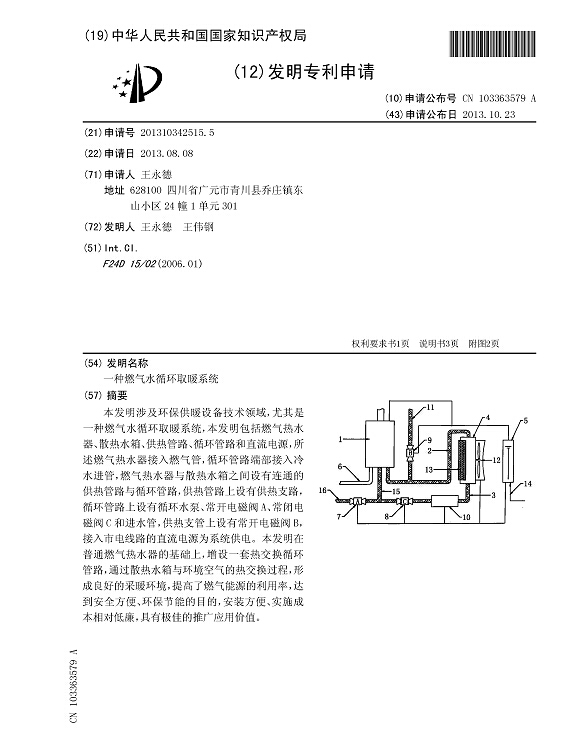

    本发明涉及环保供暖设备技术领域，尤其是一种燃气水循环取暖系统，本发明包括燃气热水器、散热水箱、供热管路、循环管路和直流电源，所述燃气热水器接入燃气管，循环管路端部接入冷水进管，燃气热水器与散热水箱之间设有连通的供热管路与循环管路，供热管路上设有供热支路，循环管路上设有循环水泵、常开电磁阀A、常闭电磁阀C和进水管，供热支管上设有常开电磁阀B，接入市电线路的直流电源为系统供电。本发明在普通燃气热水器的基础上，增设一套热交换循环管路，通过散热水箱与环境空气的热交换过程，形成良好的采暖环境，提高了燃气能源的利用率，达到安全方便、环保节能的目的，安装方便、实施成本相对低廉，具有极佳的推广应用价值。

申请（专利）号:

CN201310342515.5

申请日期:

2013/8/8

公开(公告)日:

2013/10/23

申请（专利权）人:

王永德

发明（设计）人:

王永德,王伟钢

主申请人地址:

628100 四川省广元市青川县乔庄镇东山小区24幢1单元301



国别省市代码:

四川;51

主权项:

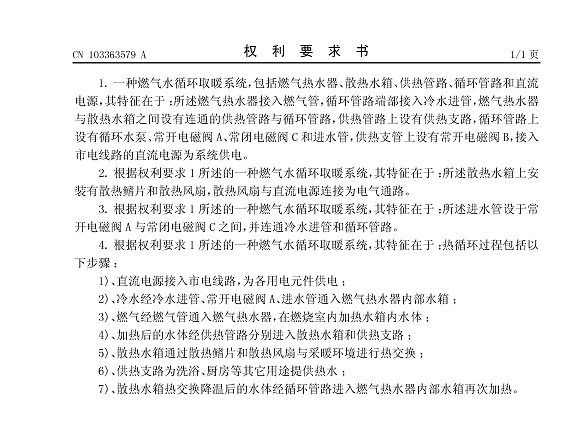

一种燃气水循环取暖系统，包括燃气热水器、散热水箱、供热管路、循环管路和直流电源，其特征在于：所述燃气热水器接入燃气管，循环管路端部接入冷水进管，燃气热水器与散热水箱之间设有连通的供热管路与循环管路，供热管路上设有供热支路，循环管路上设有循环水泵、常开电磁阀A、常闭电磁阀C和进水管，供热支管上设有常开电磁阀B，接入市电线路的直流电源为系统供电。
