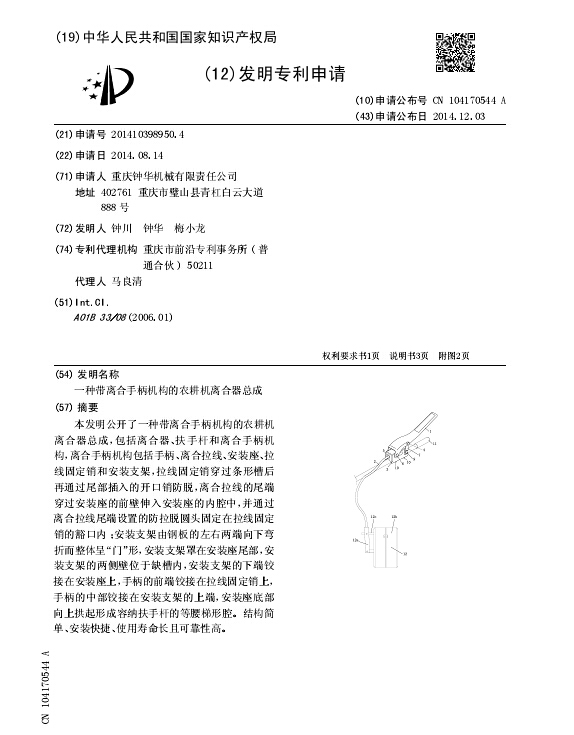

[发明公布] 一种带离合手柄机构的农耕机离合器总成

申请公布号：CN104170544A

申请公布日：2014.12.03

申请号：2014103989504

申请日：2014.08.14

申请人：重庆钟华机械有限责任公司

发明人：钟川; 钟华; 梅小龙

地址：402761重庆市璧山县青杠白云大道888号

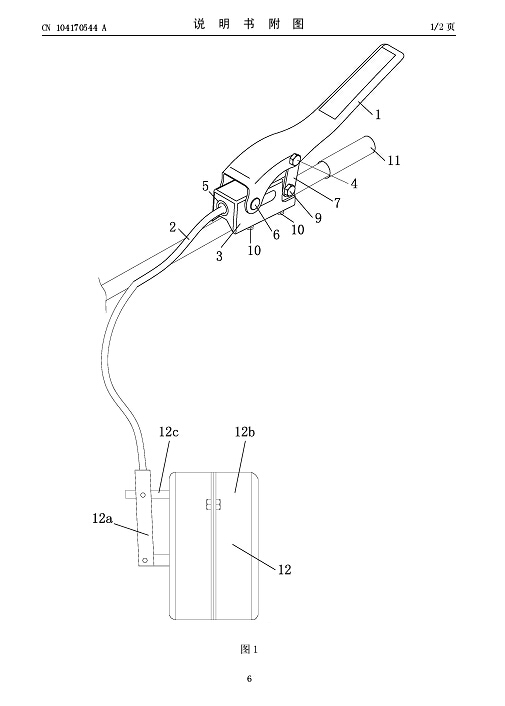

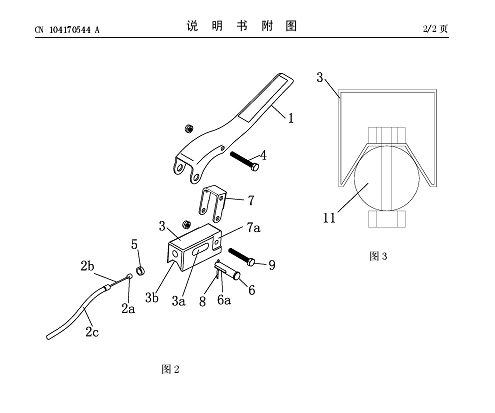

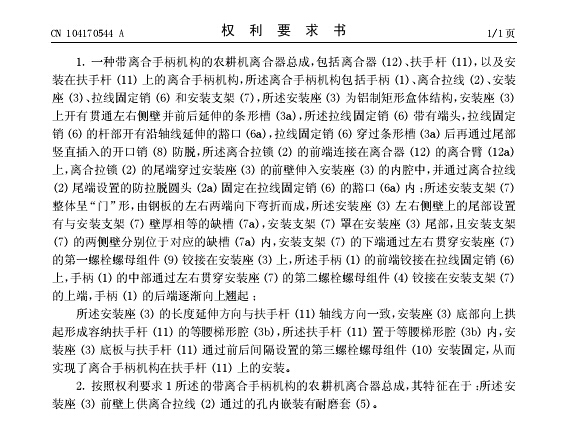

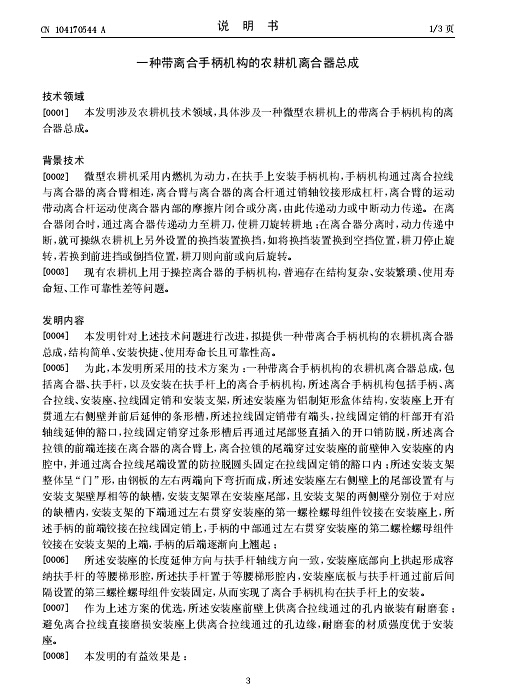

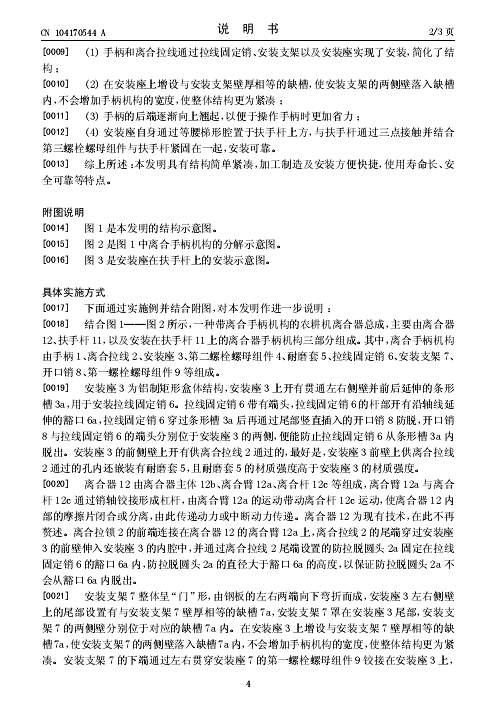

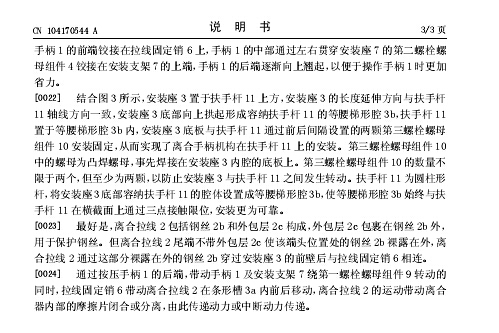

摘要： 本发明公开了一种带离合手柄机构的农耕机离合器总成，包括离合器、扶手杆和离合手柄机构，离合手柄机构包括手柄、离合拉线、安装座、拉线固定销和安装支架，拉线固定销穿过条形槽后再通过尾部插入的开口销防脱，离合拉线的尾端穿过安装座的前壁伸入安装座的内腔中，并通过离合拉线尾端设置的防拉脱圆头固定在拉线固定销的豁口内；安装支架由钢板的左右两端向下弯折而整体呈“门”形，安装支架罩在安装座尾部，安装支架的两侧壁位于缺槽内，安装支架的下端铰接在安装座上，手柄的前端铰接在拉线固定销上，手柄的中部铰接在安装支架的上端，安装座底部向上拱起形成容纳扶手杆的等腰梯形腔。结构简单、安装快捷、使用寿命长且可靠性高。
