[实用新型] 缆线埋设机

授权公告号：CN202913439U

授权公告日：2013.05.01

申请号：2012203054442

申请日：2012.06.16

专利权人：韩向东

发明人：韩向东

地址：028000内蒙古自治区通辽市56102信箱

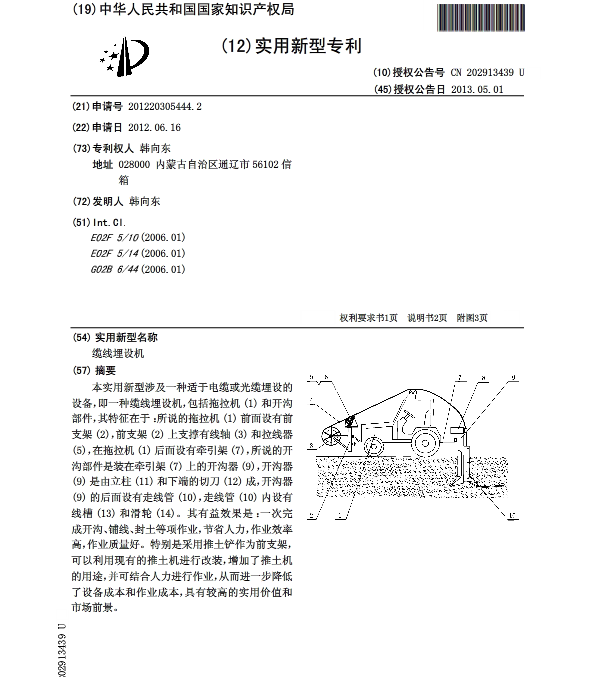

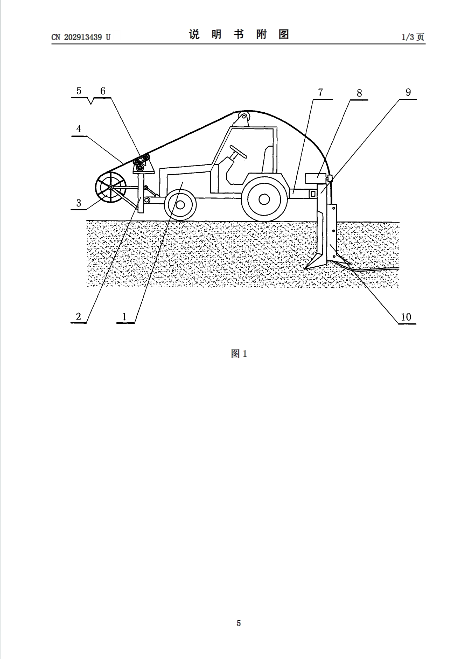

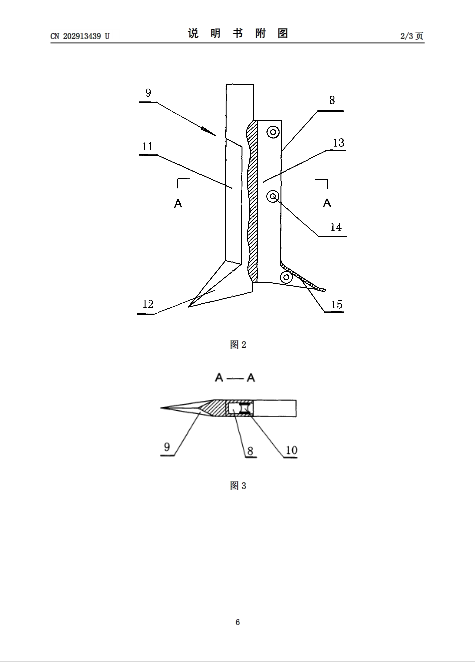

摘要： 本实用新型涉及一种适于电缆或光缆埋设的设备，即一种缆线埋设机，包括拖拉机(1)和开沟部件，其特征在于：所说的拖拉机(1)前面设有前支架 (2)，前支架(2)上支撑有线轴(3)和拉线器(5)，在拖拉机(1)后面设有牵引架(7)，所说的开沟部件是装在牵引架(7)上的开沟器(9)，开沟器(9) 是由立柱(11)和下端的切刀(12)成，开沟器(9)的后面设有走线管(10)，走线管(10)内设有线槽(13)和滑轮(14)。其有益效果是：一次完成开沟、铺线、封土等项作业，节省人力，作业效率高，作业质量好。特别是采用推土铲作为前支架，可以利用现有的推土机进行改装，增加了推土机的用途，并可结合人力进行作业，从而进一步降低了设备成本和作业成本，具有较高的实用价值和市场前景。
