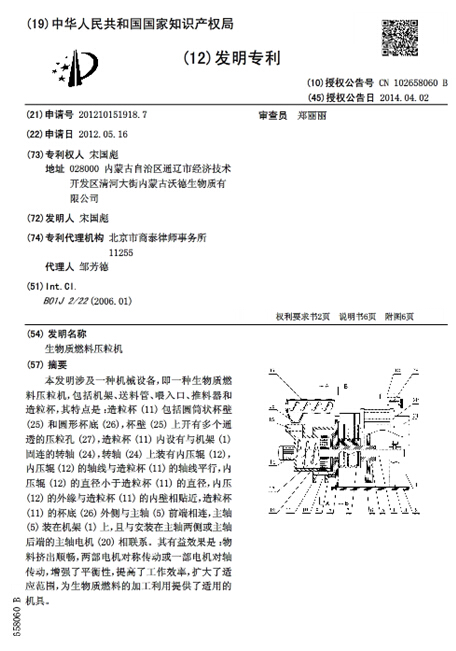

[发明授权] 生物质燃料压粒机

授权公告号：CN102658060B

授权公告日：2014.04.02

申请号：2012101519187

申请日：2012.05.16

专利权人：宋国彪

发明人：宋国彪

地址：028000内蒙古自治区通辽市经济技术开发区清河

大街内蒙古沃德生物质有限公司

专利代理机构：北京市商泰律师事务所11255

代理人：邹芳德

摘要： 本发明涉及一种机械设备，即一种生物质燃料

压粒机，包括机架、送料管、喂入口、推料器和造粒杯

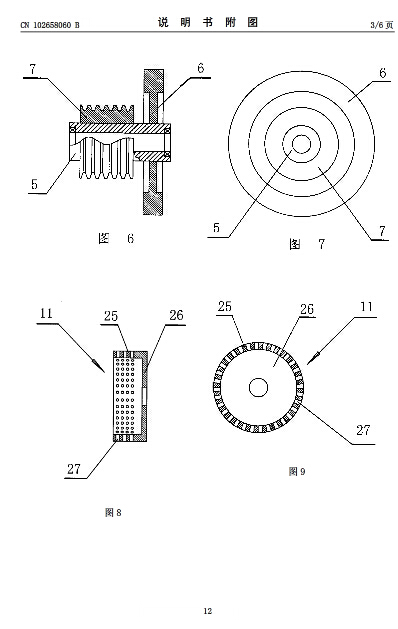

，其特点是：造粒杯(11)包括圆筒状杯壁(25)和圆形杯

底(26)，杯壁(25)上开有多个通透的压粒孔(27)，造粒

杯(11)内设有与机架(1)固连的转轴(24)，转轴(24)

上装有内压辊(12)，内压辊(12)的轴线与造粒杯(11)

的轴线平行，内压辊(12)的直径小于造粒杯(11)的直

径，内压(12)的外缘与造粒杯(11)的内壁相贴近，造

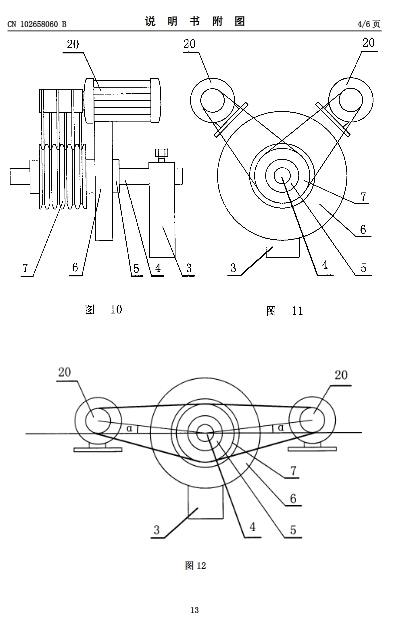

粒杯(11)的杯底(26)外侧与主轴(5)前端相连，主轴

(5)装在机架(1)上，且与安装在主轴两侧或主轴后端

的主轴电机(20)相联系。其有益效果是：物料挤出顺

畅，两部电机对称传动或一部电机对轴传动，增强了

平衡性，提高了工作效率，扩大了适应范围，为生物

质燃料的加工利用提供了适用的机具。
