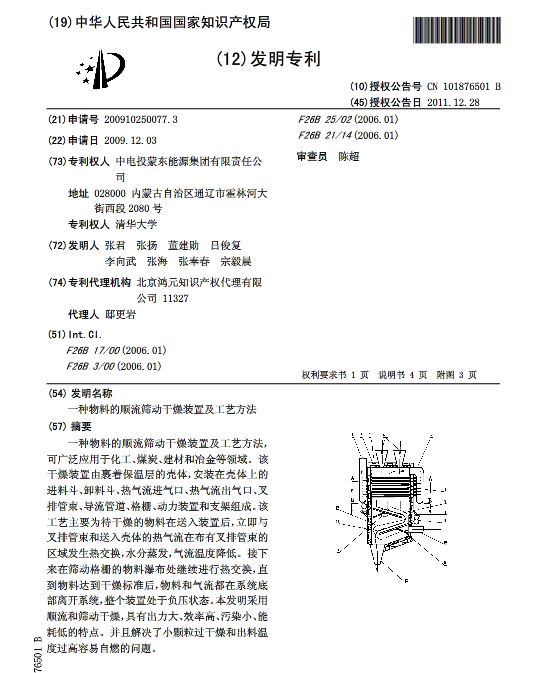

[发明授权] 一种物料的顺流筛动干燥装置及工艺方法

授权公告号：CN101876501B

授权公告日：2011.12.28

申请号：2009102500773

申请日：2009.12.03

专利权人：中电投蒙东能源集团有限责任公司; 清华大学

发明人：张君;

 张扬; 董建勋; 吕俊复; 李向武; 张海; 张奉春; 宗毅晨

地址：028000内蒙古自治区通辽市霍林河大街西段2080号

专利代理机构：北京鸿元知识产权代理有限公司11327

代理人：邸更岩

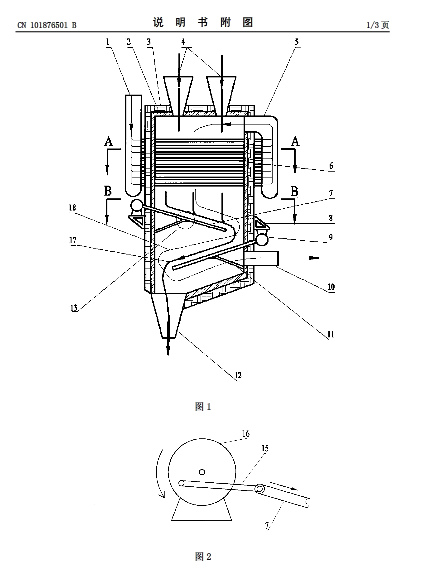

摘要： 一种物料的顺流筛动干燥装置及工艺方法，可广泛应用于化工、煤炭、建材和冶金等领域。该干燥装置由裹着保温层的壳体，安装在壳体上的进料斗、卸料斗、热气流进气口、热气流出气口、叉排管束、导流管道、格栅、动力装置和支架组成。该工艺主要为待干燥的物料在送入装置后，立即与叉排管束和送入壳体的热气流在布有叉排管束的区域发生热交换，水分蒸发，气流温度降低。接下来在筛动格栅的物料瀑布处继续进行热交换，直到物料达到干燥标准后，物料和气流都在系统底部离开系统，整个装置处于负压状态。本发明采用顺流和筛动干燥，具有出力大、效率高、污染小、能耗低的特点。并且解决了小颗粒过干燥和出料温度过高容易自燃的问题。
