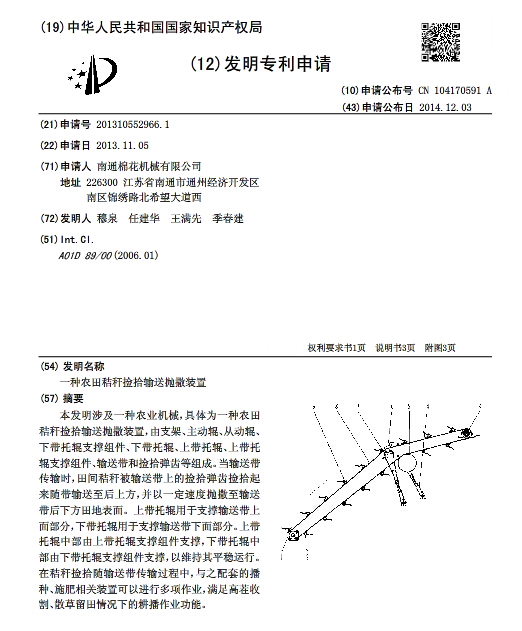

[发明公布] 一种农田秸秆捡拾输送抛撒装置

申请公布号：CN104170591A

申请公布日：2014.12.03

申请号：2013105529661

申请日：2013.11.05

申请人：南通棉花机械有限公司

发明人：穆泉; 任建华; 王满先; 季春建

地址：226300江苏省南通市通州经济开发区南区锦绣路北希望大道西

摘要： 本发明涉及一种农业机械，具体为一种农田秸秆捡拾输送抛撒装置，由支架、主动辊、从动辊、下带托辊支撑组件、下带托辊、上带托辊、上带托辊支撑组件、输送带和捡拾弹齿等组成。当输送带传输时，田间秸秆被输送带上的捡拾弹齿捡拾起来随带输送至后上方，并以一定速度抛撒至输送带后下方田地表面。上带托辊用于支撑输送带上面部分，下带托辊用于支撑输送带下面部分。上带托辊中部由上带托辊支撑组件支撑，下带托辊中部由下带托辊支撑组件支撑，以维持其平稳运行。在秸秆捡拾随输送带传输过程中，与之配套的播种、施肥相关装置可以进行多项作业，满足高茬收割、散草留田情况下的耕播作业功能。
