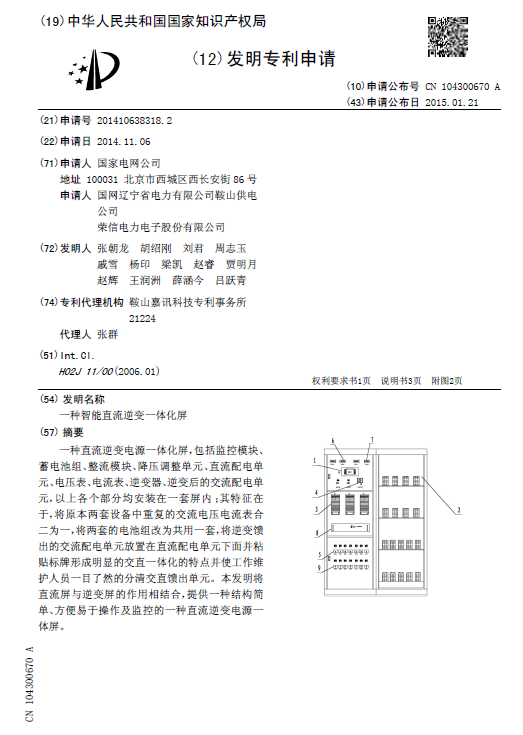

[发明公布] 一种智能直流逆变一体化屏

申请公布号：CN104300670A

申请公布日：2015.01.21

申请号：2014106383182

申请日：2014.11.06

申请人：国家电网公司; 国网辽宁省电力有限公司鞍山供电公司; 荣信电力电子股份有限公司

发明人：张朝龙; 胡绍刚; 刘君; 周志玉; 戚雪; 杨印; 梁凯; 赵睿; 贾明月; 赵辉; 王润洲; 薛涵今; 吕跃青

地址：100031北京市西城区西长安街86号

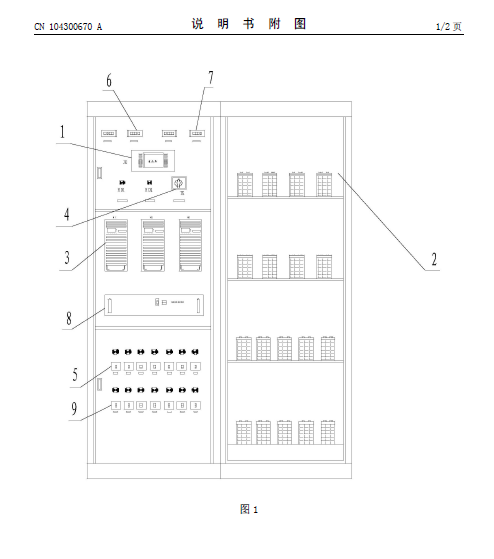

摘要： 一种直流逆变电源一体化屏，包括监控模块、蓄电池组、整流模块、降压调整单元、直流配电单元、电压表、电流表、逆变器、逆变后的交流配电单元，以上各个部分均安装在一套屏内；其特征在于，将原本两套设备中重复的交流电压电流表合二为一，将两套的电池组改为共用一套，将逆变馈出的交流配电单元放置在直流配电单元下面并粘贴标牌形成明显的交直一体化的特点并使工作维护人员一目了然的分清交直馈出单元。本发明将直流屏与逆变屏的作用相结合，提供一种结构简单、方便易于操作及监控的一种直流逆变电源一体屏。
