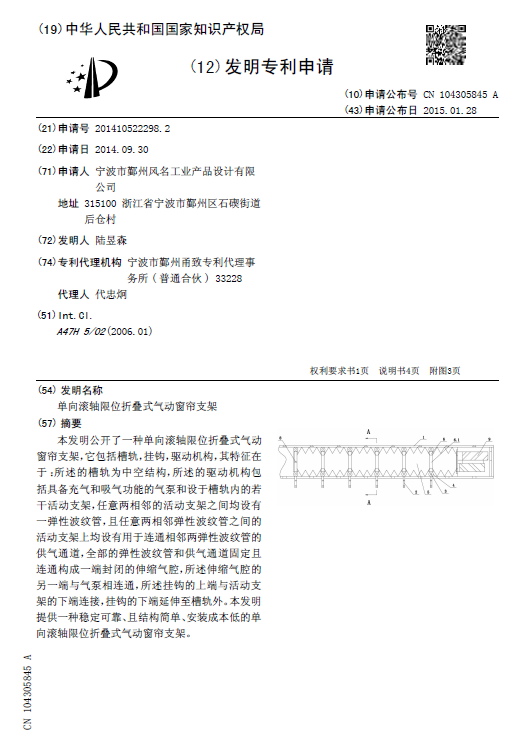

[发明公布] 单向滚轴限位折叠式气动窗帘支架

申请公布号：CN104305845A

申请公布日：2015.01.28

申请号：2014105222982

申请日：2014.09.30

申请人：宁波市鄞州风名工业产品设计有限公司

发明人：陆昱森

地址：315100浙江省宁波市鄞州区石碶街道后仓村

摘要： 本发明公开了一种单向滚轴限位折叠式气动窗帘支架，它包括槽轨，挂钩，驱动机构，其特征在于：所述的槽轨为中空结构，所述的驱动机构包括具备充气和吸气功能的气泵和设于槽轨内的若干活动支架，任意两相邻的活动支架之间均设有一弹性波纹管，且任意两相邻弹性波纹管之间的活动支架上均设有用于连通相邻两弹性波纹管的供气通道，全部的弹性波纹管和供气通道固定且连通构成一端封闭的伸缩气腔，所述伸缩气腔的另一端与气泵相连通，所述挂钩的上端与活动支架的下端连接，挂钩的下端延伸至槽轨外。本发明提供一种稳定可靠、且结构简单、安装成本低的单向滚轴限位折叠式气动窗帘支架。
