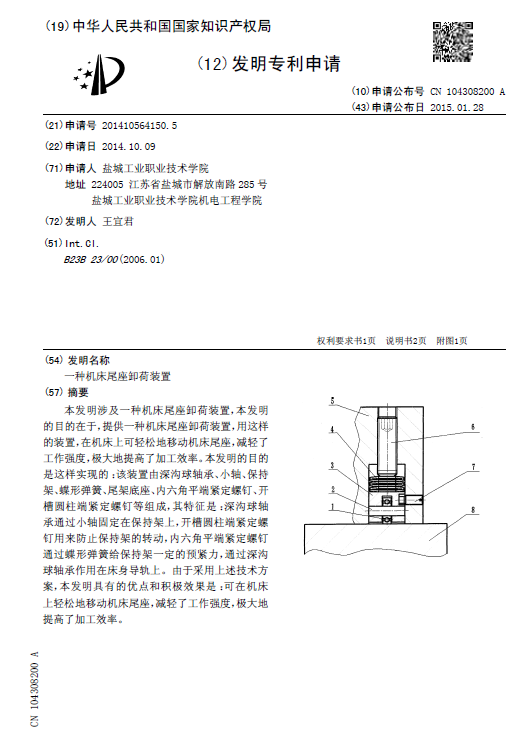

[发明公布] 一种机床尾座卸荷装置

申请公布号：CN104308200A

申请公布日：2015.01.28

申请号：2014105641505

申请日：2014.10.09

申请人：盐城工业职业技术学院

发明人：王宜君

地址：224005江苏省盐城市解放南路285号盐城工业职业技术学院机电工程学院

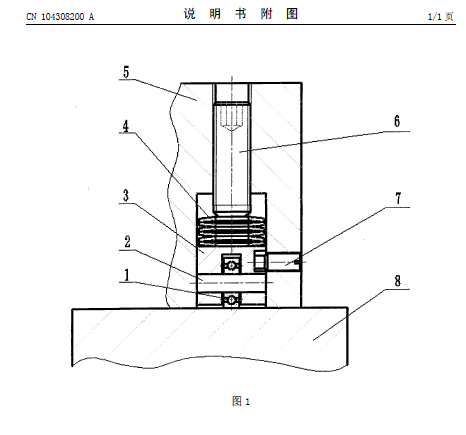

摘要： 本发明涉及一种机床尾座卸荷装置，本发明的目的在于，提供一种机床尾座卸荷装置，用这样的装置，在机床上可轻松地移动机床尾座，减轻了工作强度，极大地提高了加工效率。本发明的目的是这样实现的：该装置由深沟球轴承、小轴、保持架、蝶形弹簧、尾架底座、内六角平端紧定螺钉、开槽圆柱端紧定螺钉等组成，其特征是：深沟球轴承通过小轴固定在保持架上，开槽圆柱端紧定螺钉用来防止保持架的转动，内六角平端紧定螺钉通过蝶形弹簧给保持架一定的预紧力，通过深沟球轴承作用在床身导轨上。由于采用上述技术方案，本发明具有的优点和积极效果是：可在机床上轻松地移动机床尾座，减轻了工作强度，极大地提高了加工效率。
