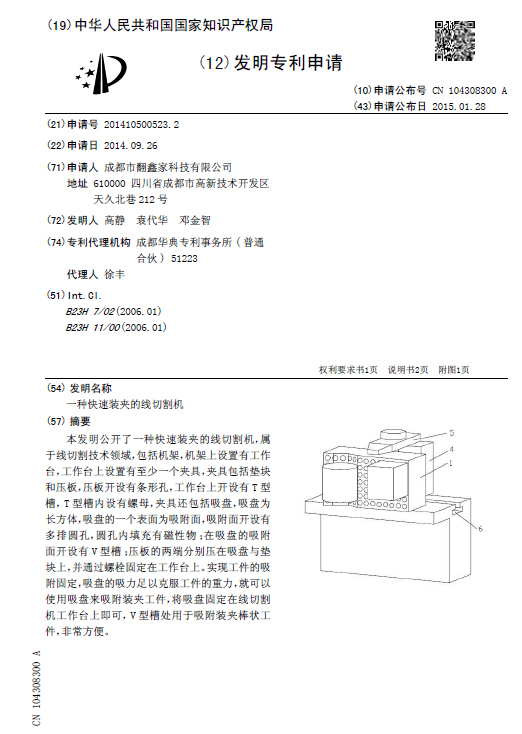

[发明公布] 一种快速装夹的线切割机

申请公布号：CN104308300A

申请公布日：2015.01.28

申请号：2014105005232

申请日：2014.09.26

申请人：成都市翻鑫家科技有限公司

发明人：高静; 袁代华; 邓金智

地址：610000四川省成都市高新技术开发区天久北巷212号

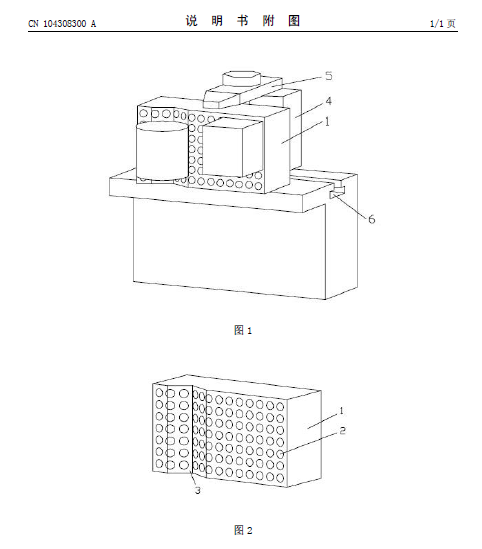

摘要： 本发明公开了一种快速装夹的线切割机，属于线切割技术领域，包括机架，机架上设置有工作台，工作台上设置有至少一个夹具，夹具包括垫块和压板，压板开设有条形孔，工作台上开设有T型槽，T型槽内设有螺母，夹具还包括吸盘，吸盘为长方体，吸盘的一个表面为吸附面，吸附面开设有多排圆孔，圆孔内填充有磁性物；在吸盘的吸附面开设有V型槽；压板的两端分别压在吸盘与垫块上，并通过螺栓固定在工作台上。实现工件的吸附固定，吸盘的吸力足以克服工件的重力，就可以使用吸盘来吸附装夹工件，将吸盘固定在线切割机工作台上即可，V型槽处用于吸附装夹棒状工件，非常方便。
