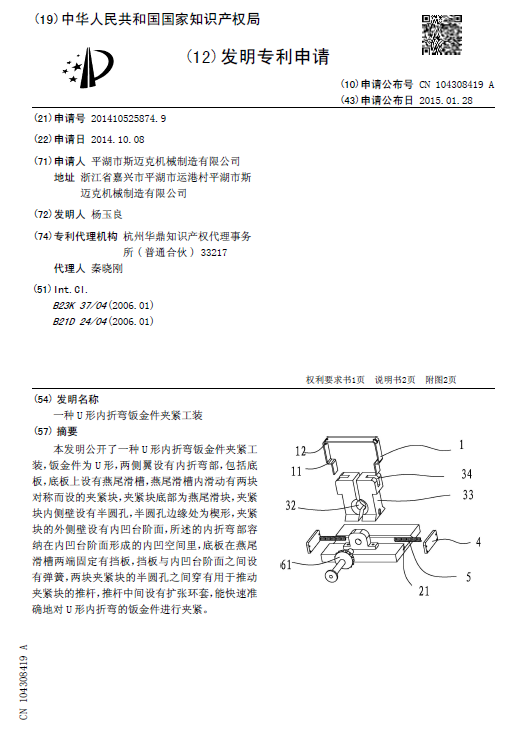

[发明公布] 一种U形内折弯钣金件夹紧工装
申请公布号:CN104308419A
申请公布日:2015.01.28
申请号:2014105258749
申请日:2014.10.08
申请人:平湖市斯迈克机械制造有限公司
发明人:杨玉良
地址:浙江省嘉兴市平湖市运港村平湖市斯迈克机械制造有限公司

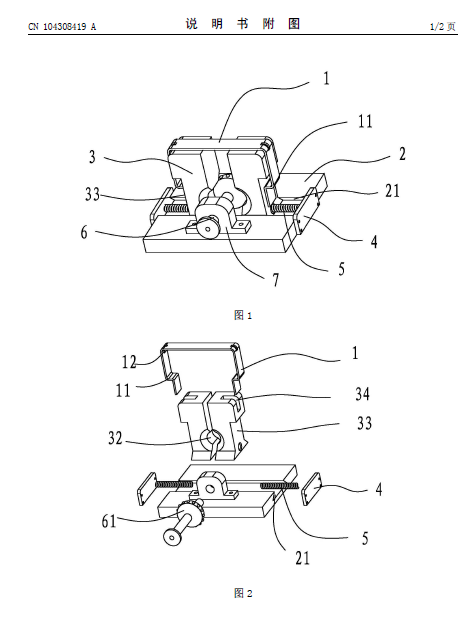

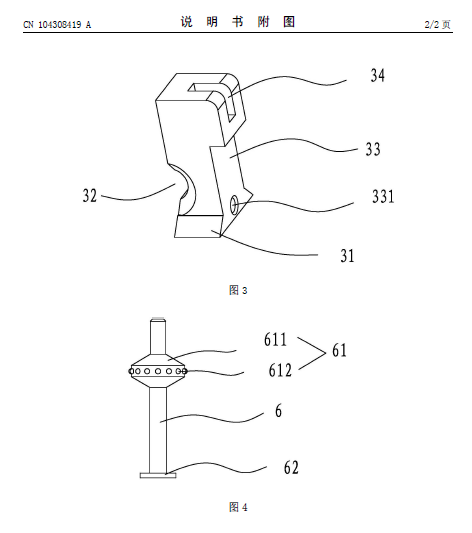

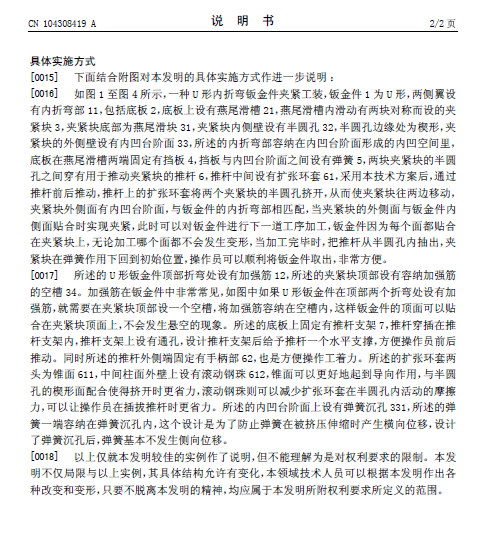

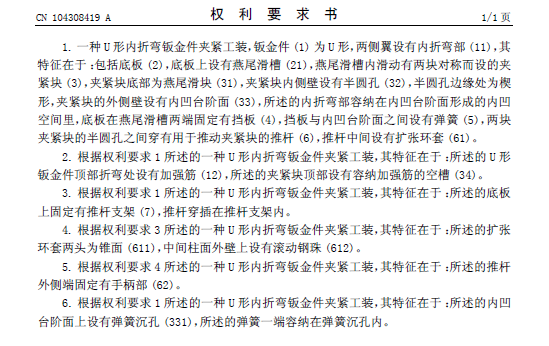

摘要: 本发明公开了一种U形内折弯钣金件夹紧工装,钣金件为U形,两侧翼设有内折弯部,包括底板,底板上设有燕尾滑槽,燕尾滑槽内滑动有两块对称而设的夹紧块,夹紧块底部为燕尾滑块,夹紧块内侧壁设有半圆孔,半圆孔边缘处为楔形,夹紧块的外侧壁设有内凹台阶面,所述的内折弯部容纳在内凹台阶面形成的内凹空间里,底板在燕尾滑槽两端固定有挡板,挡板与内凹台阶面之间设有弹簧,两块夹紧块的半圆孔之间穿有用于推动夹紧块的推杆,推杆中间设有扩张环套,能快速准确地对U形内折弯的钣金件进行夹紧。
