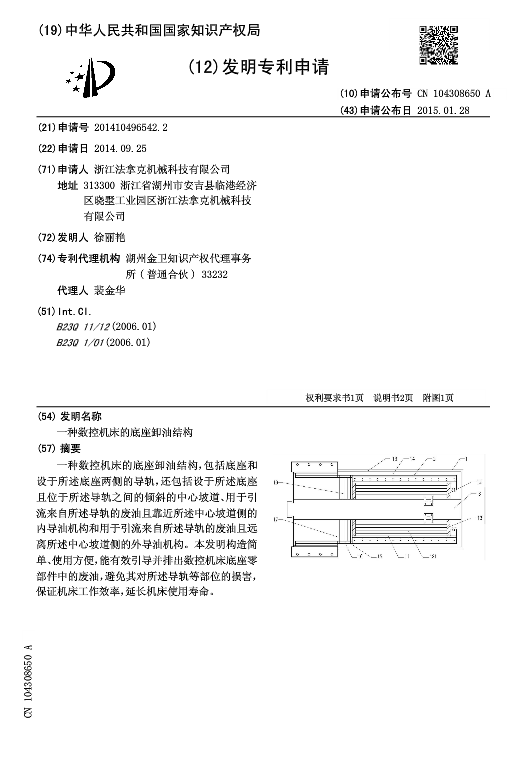

[发明公布] 一种数控机床的底座卸油结构

申请公布号：CN104308650A

申请公布日：2015.01.28

申请号：2014104965422

申请日：2014.09.25

申请人：浙江法拿克机械科技有限公司

发明人：徐丽艳

地址：313300浙江省湖州市安吉县临港经济区晓墅工业园区浙江法拿克机械科技有限公司

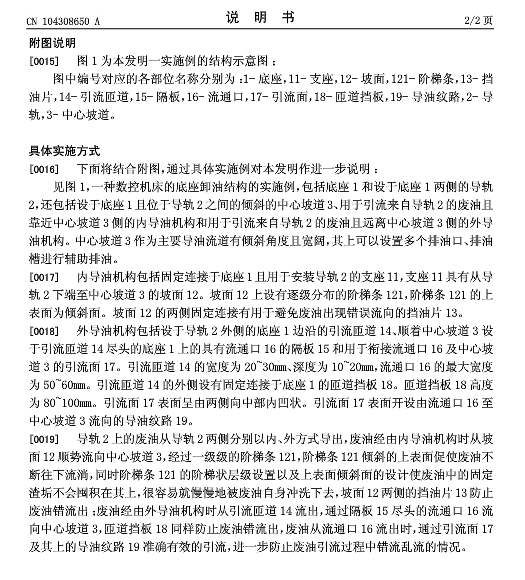

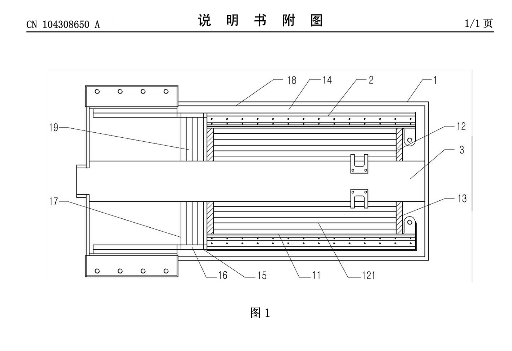

摘要： 一种数控机床的底座卸油结构，包括底座和设于所述底座两侧的导轨，还包括设于所述底座且位于所述导轨之间的倾斜的中心坡道、用于引流来自所述导轨的废油且靠近所述中心坡道侧的内导油机构和用于引流来自所述导轨的废油且远离所述中心坡道侧的外导油机构。本发明构造简单、使用方便，能有效引导并排出数控机床底座零部件中的废油，避免其对所述导轨等部位的损害，保证机床工作效率，延长机床使用寿命。
