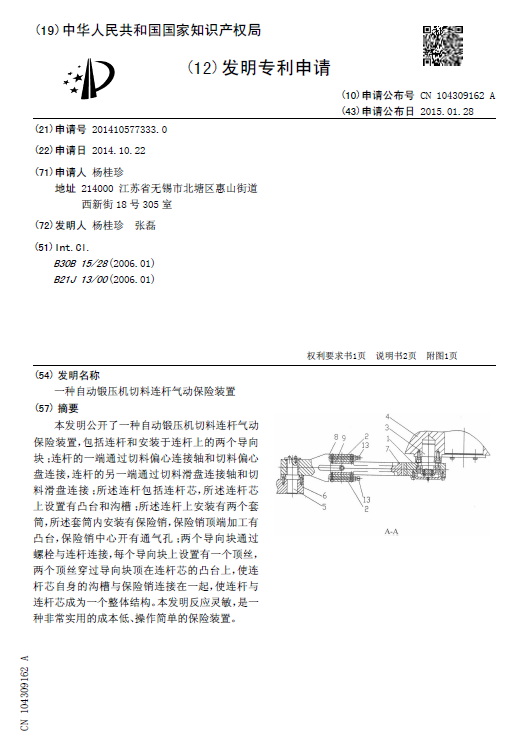

[发明公布] 一种自动锻压机切料连杆气动保险装置

申请公布号：CN104309162A

申请公布日：2015.01.28

申请号：2014105773330

申请日：2014.10.22

申请人：杨桂珍

发明人：杨桂珍; 张磊

地址：214000江苏省无锡市北塘区惠山街道西新街18号305室

摘要： 本发明公开了一种自动锻压机切料连杆气动保险装置，包括连杆和安装于连杆上的两个导向块；连杆的一端通过切料偏心连接轴和切料偏心盘连接，连杆的另一端通过切料滑盘连接轴和切料滑盘连接；所述连杆包括连杆芯，所述连杆芯上设置有凸台和沟槽；所述连杆上安装有两个套筒，所述套筒内安装有保险销，保险销顶端加工有凸台，保险销中心开有通气孔；两个导向块通过螺栓与连杆连接，每个导向块上设置有一个顶丝，两个顶丝穿过导向块顶在连杆芯的凸台上，使连杆芯自身的沟槽与保险销连接在一起，使连杆与连杆芯成为一个整体结构。本发明反应灵敏，是一种非常实用的成本低、操作简单的保险装置。
