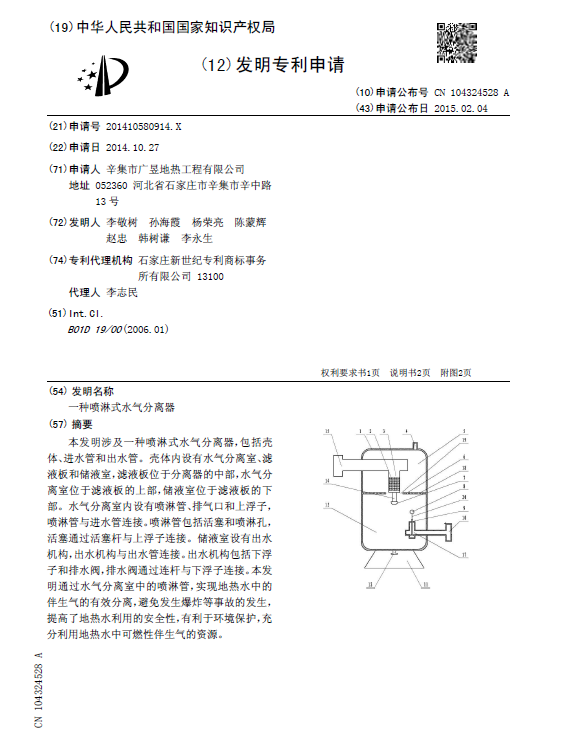

[发明公布] 一种喷淋式水气分离器

申请公布号：CN104324528A

申请公布日：2015.02.04

申请号：201410580914X

申请日：2014.10.27

申请人：辛集市广昱地热工程有限公司

发明人：李敬树; 孙海霞; 杨荣亮; 陈蒙辉; 赵忠; 韩树谦; 李永生

地址：052360河北省石家庄市辛集市辛中路13号

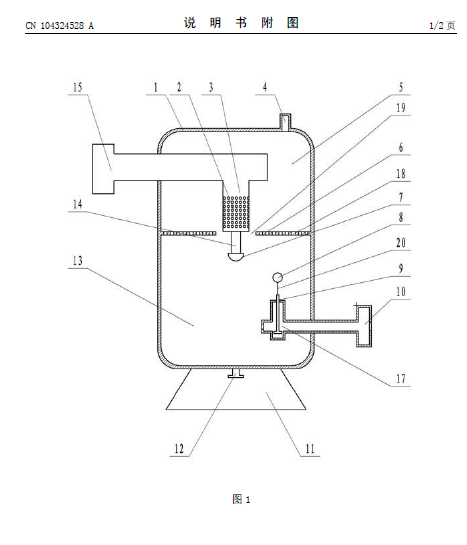

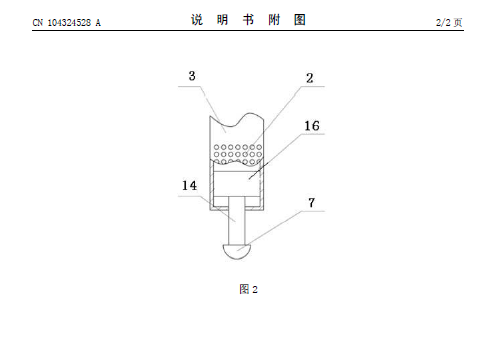

摘要： 本发明涉及一种喷淋式水气分离器，包括壳体、进水管和出水管。壳体内设有水气分离室、滤液板和储液室，滤液板位于分离器的中部，水气分离室位于滤液板的上部，储液室位于滤液板的下部。水气分离室内设有喷淋管、排气口和上浮子，喷淋管与进水管连接。喷淋管包括活塞和喷淋孔，活塞通过活塞杆与上浮子连接。储液室设有出水机构，出水机构与出水管连接。出水机构包括下浮子和排水阀，排水阀通过连杆与下浮子连接。本发明通过水气分离室中的喷淋管，实现地热水中的伴生气的有效分离，避免发生爆炸等事故的发生，提高了地热水利用的安全性，有利于环境保护，充分利用地热水中可燃性伴生气的资源。
