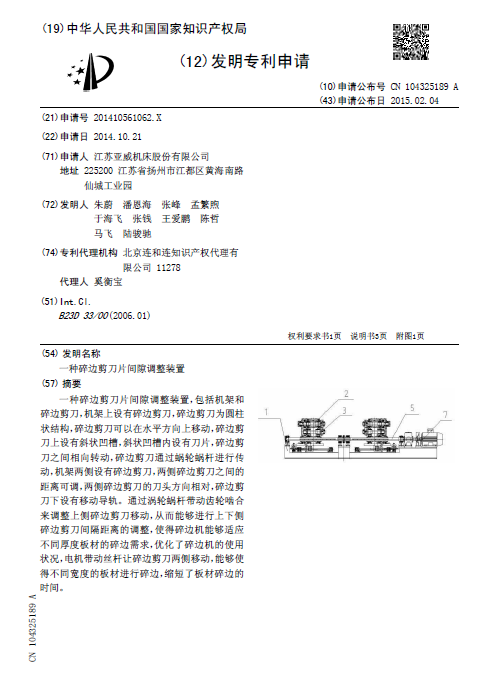

[发明公布] 一种碎边剪刀片间隙调整装置

申请公布号：CN104325189A

申请公布日：2015.02.04

申请号：201410561062X

申请日：2014.10.21

申请人：江苏亚威机床股份有限公司

发明人：朱蔚; 潘恩海; 张峰; 孟繁煦; 于海飞; 张钱; 王爱鹏; 陈哲; 马飞; 陆骏驰

地址：225200江苏省扬州市江都区黄海南路仙城工业园

摘要： 一种碎边剪刀片间隙调整装置，包括机架和碎边剪刀，机架上设有碎边剪刀，碎边剪刀为圆柱状结构，碎边剪刀可以在水平方向上移动，碎边剪刀上设有斜状凹槽，斜状凹槽内设有刀片，碎边剪刀之间相向转动，碎边剪刀通过蜗轮蜗杆进行传动，机架两侧设有碎边剪刀，两侧碎边剪刀之间的距离可调，两侧碎边剪刀的刀头方向相对，碎边剪刀下设有移动导轨。通过涡轮蜗杆带动齿轮啮合来调整上侧碎边剪刀移动，从而能够进行上下侧碎边剪刀间隔距离的调整，使得碎边机能够适应不同厚度板材的碎边需求，优化了碎边机的使用状况，电机带动丝杆让碎边剪刀两侧移动，能够使得不同宽度的板材进行碎边，缩短了板材碎边的时间。
