[发明公布] 一种旋薄机及其加工工艺

申请公布号：CN104325195A

申请公布日：2015.02.04

申请号：2014105785361

申请日：2014.10.24

申请人：昆山汉迪威机械有限公司

发明人：郭光亮; 徐旭松

地址：215021江苏省苏州市昆山市友谊南路1号

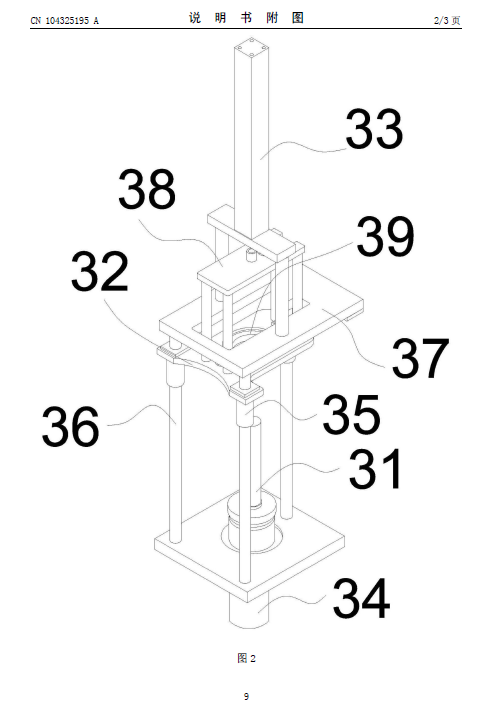

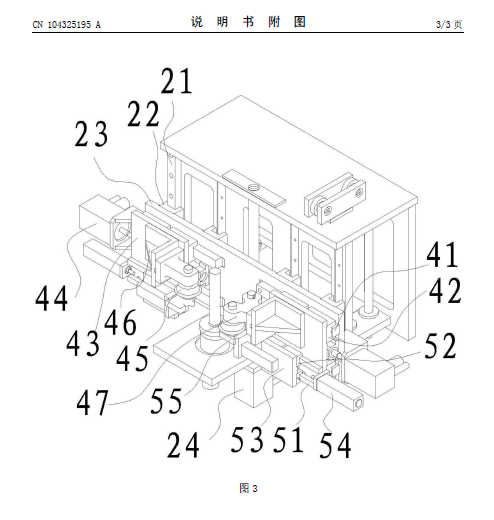

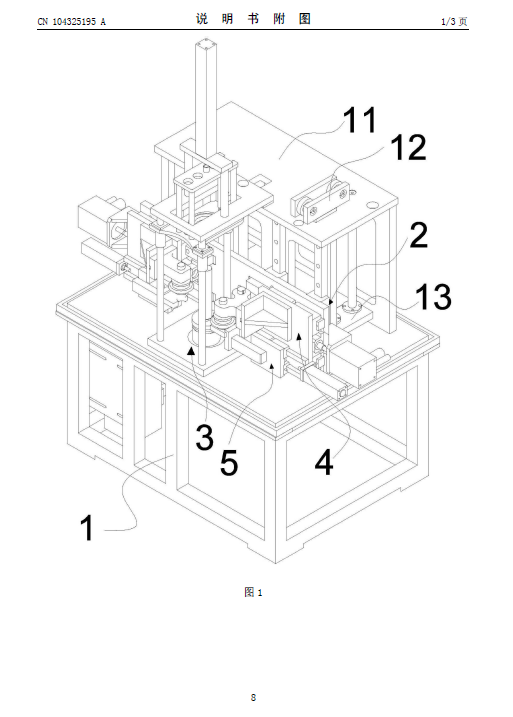

摘要： 本发明公开了一种旋薄机，包括机架、以及设置在机架表面的上下升降机构、顶料装置和两个左右移动机构连接组成；机架表面一侧设置有支架；上下升降机构为左右移动机构提供上下运动的轨迹和动力，左右移动机构提供旋薄功能，顶料装置用于固定胚料；其加工工艺步骤为将保温杯内胆的胚料放置在主转轴上，下压料盘下压抵住胚料底部；主转轴转动，同时旋薄刀进刀；旋薄刀进刀后向下运动，同时下压料盘也向下施加压力；当旋薄结束时，下压料盘停止下压，旋薄刀退刀，主转轴停止转动，下压料盘复位；压块动作，夹取胚料并上升，得到成品。本发明结构简单，制造精度高，能有效旋薄保温杯内胆的壁厚，提高保温性能，实现轻量化。
