[发明公布] 线切割导轮轴心导电装置

申请公布号：CN104325203A

申请公布日：2015.02.04

申请号：2014107034723

申请日：2014.11.30

申请人：罗继祖

发明人：罗继祖

地址：537113广西壮族自治区贵港市港北区中里乡中里村炉村屯125号

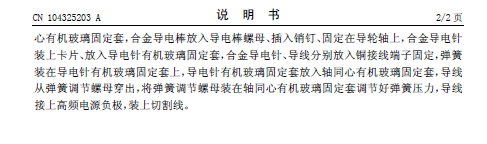

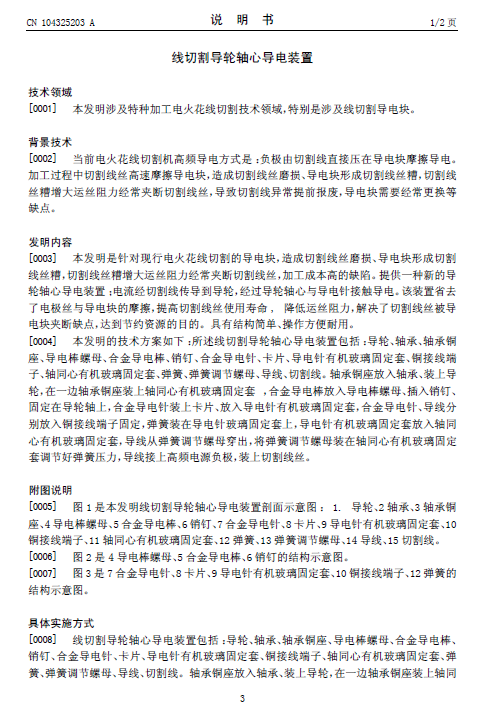

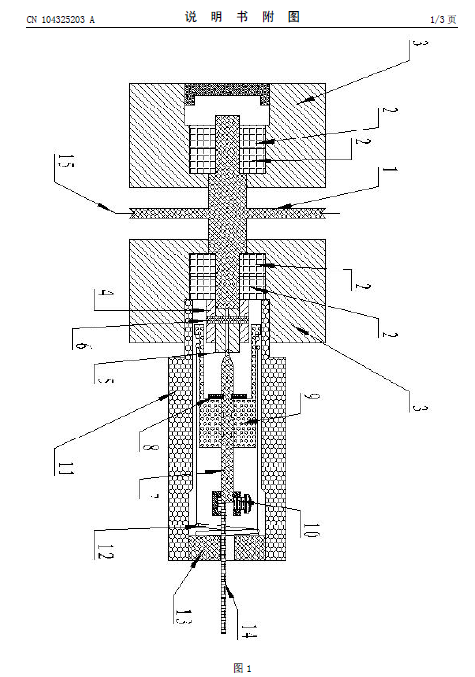

摘要： 线切割导轮轴心导电装置涉及特种加工电火花线切割技术领域。本发明是针对现行电火花线切割的导电块，造成切割线丝磨损、导电块形成切割线糟，切割线糟增大运丝阻力经常夹断切割线，导电块需要经常更换等缺点。提供一种新的导轮轴心导电装置；电流经切割线传导到导轮，经过导轮轴心与导电针接触导电。该装置省去了电极丝与导电块的摩擦，提高切割线使用寿命,降低运丝阻力，解决了电极丝被导电块夹断缺点，达到节约资源的目的。具有结构简单、操作方便耐用等优点。所述线切割导轮轴心导电装置包括：导轮、轴承、轴承铜座、导电棒螺母、合金导电棒、销钉、合金导电针、卡片、导电针有机玻璃固定套、铜接线端子、轴同心有机玻璃固定套、弹簧、弹簧调节螺母、导线、切割线。
