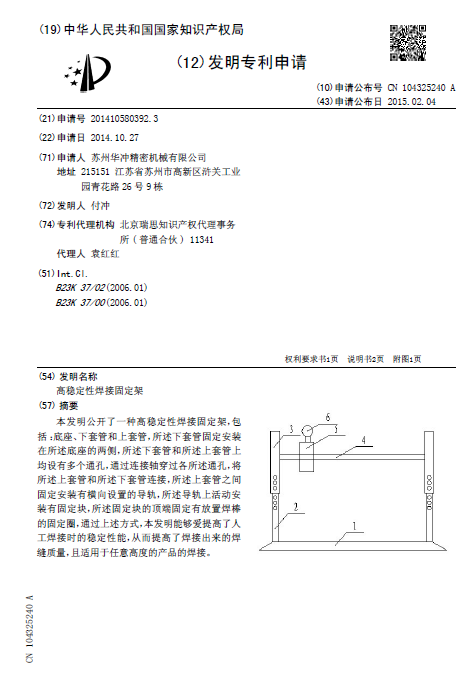

[发明公布] 高稳定性焊接固定架

申请公布号：CN104325240A

申请公布日：2015.02.04

申请号：2014105803923

申请日：2014.10.27

申请人：苏州华冲精密机械有限公司

发明人：付冲

地址：215151江苏省苏州市高新区浒关工业园青花路26号9栋

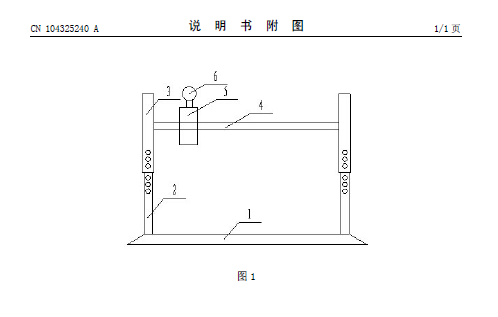

摘要： 本发明公开了一种高稳定性焊接固定架，包括：底座、下套管和上套管，所述下套管固定安装在所述底座的两侧，所述下套管和所述上套管上均设有多个通孔，通过连接轴穿过各所述通孔，将所述上套管和所述下套管连接，所述上套管之间固定安装有横向设置的导轨，所述导轨上活动安装有固定块，所述固定块的顶端固定有放置焊棒的固定圈，通过上述方式，本发明能够爱提高了人工焊接时的稳定性能，从而提高了焊接出来的焊缝质量，且适用于任意高度的产品的焊接。
