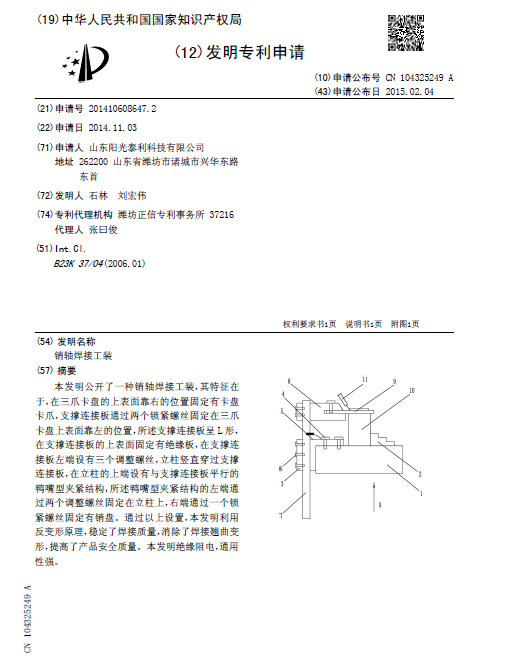

[发明公布] 销轴焊接工装

申请公布号：CN104325249A

申请公布日：2015.02.04

申请号：2014106086472

申请日：2014.11.03

申请人：山东阳光泰利科技有限公司

发明人：石林; 刘宏伟

地址：262200山东省潍坊市诸城市兴华东路东首

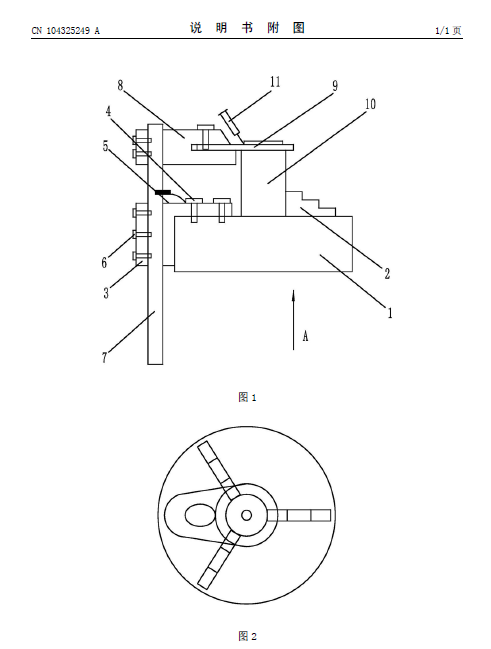

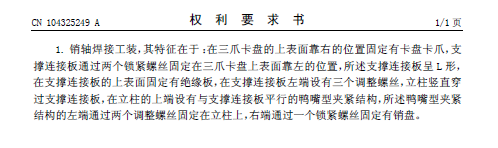

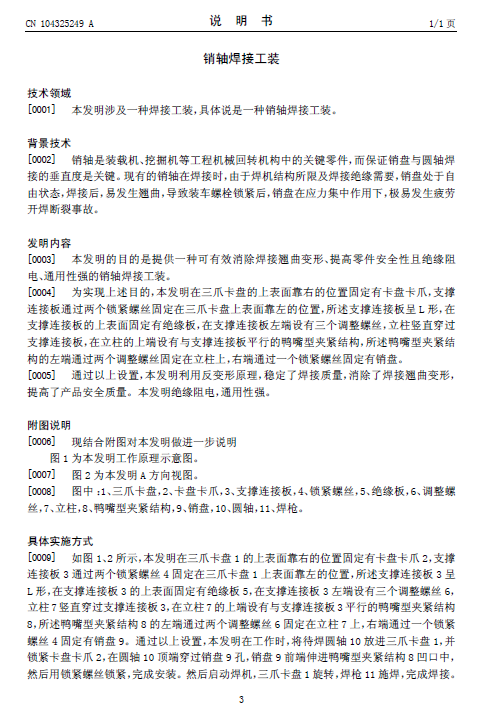

摘要： 本发明公开了一种销轴焊接工装，其特征在于，在三爪卡盘的上表面靠右的位置固定有卡盘卡爪，支撑连接板通过两个锁紧螺丝固定在三爪卡盘上表面靠左的位置，所述支撑连接板呈L形，在支撑连接板的上表面固定有绝缘板，在支撑连接板左端设有三个调整螺丝，立柱竖直穿过支撑连接板，在立柱的上端设有与支撑连接板平行的鸭嘴型夹紧结构，所述鸭嘴型夹紧结构的左端通过两个调整螺丝固定在立柱上，右端通过一个锁紧螺丝固定有销盘。通过以上设置，本发明利用反变形原理，稳定了焊接质量，消除了焊接翘曲变形，提高了产品安全质量。本发明绝缘阻电，通用性强。
