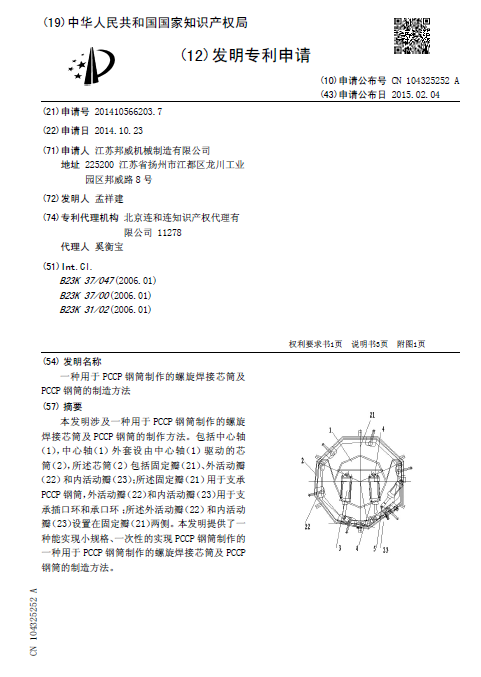

[发明公布] 一种用于PCCP钢筒制作的螺旋焊接芯筒及PCCP钢筒的制造方法

申请公布号：CN104325252A

申请公布日：2015.02.04

申请号：2014105662037

申请日：2014.10.23

申请人：江苏邦威机械制造有限公司

发明人：孟祥建

地址：225200江苏省扬州市江都区龙川工业园区邦威路8号

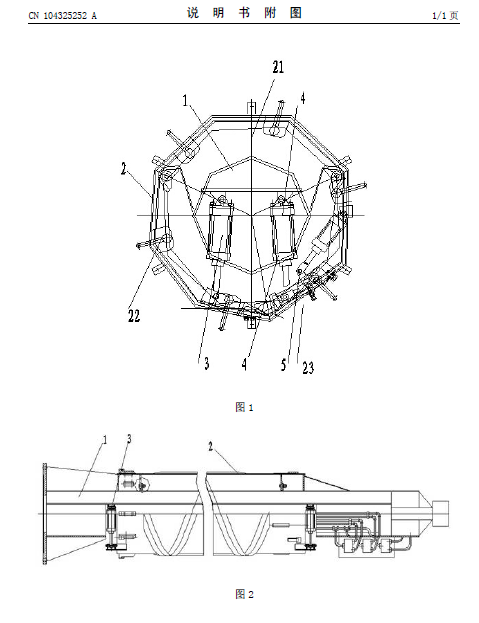

摘要： 本发明涉及一种用于PCCP钢筒制作的螺旋焊接芯筒及PCCP钢筒的制作方法。包括中心轴（1），中心轴（1）外套设由中心轴（1）驱动的芯筒（2），所述芯筒（2）包括固定瓣（21）、外活动瓣（22）和内活动瓣（23）；所述固定瓣（21）用于支承PCCP钢筒，外活动瓣（22）和内活动瓣（23）用于支承插口环和承口环；所述外活动瓣（22）和内活动瓣（23）设置在固定瓣（21）两侧。本发明提供了一种能实现小规格、一次性的实现PCCP钢筒制作的一种用于PCCP钢筒制作的螺旋焊接芯筒及PCCP钢筒的制造方法。
