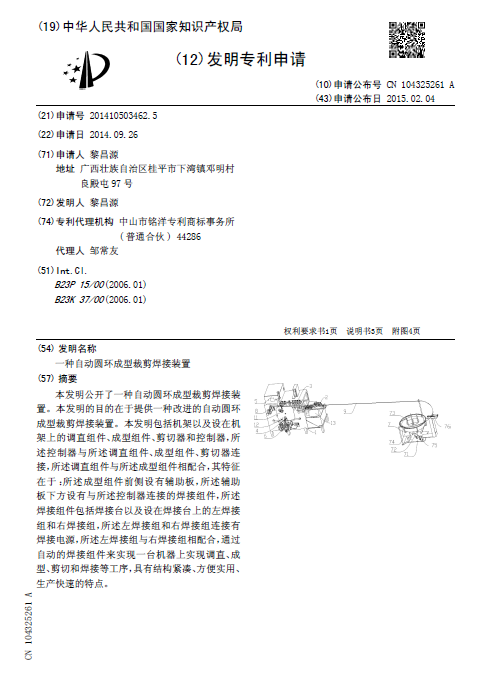

[发明公布] 一种自动圆环成型裁剪焊接装置

申请公布号：CN104325261A

申请公布日：2015.02.04

申请号：2014105034625

申请日：2014.09.26

申请人：黎昌源

发明人：黎昌源

地址：广西壮族自治区桂平市下湾镇邓明村良殿屯97号

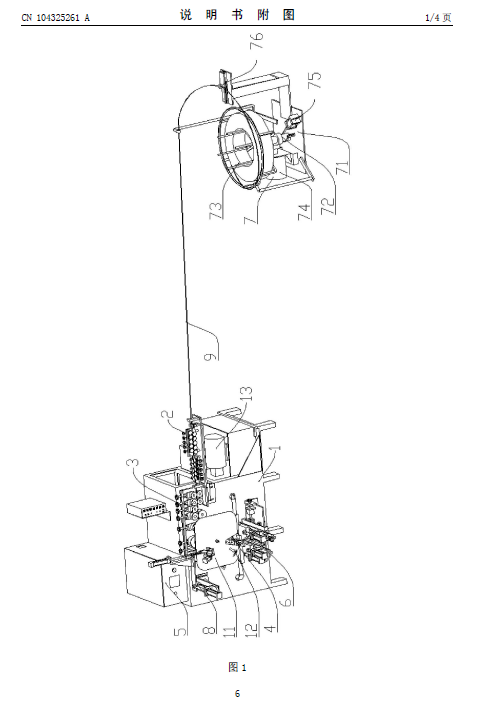

摘要： 本发明公开了一种自动圆环成型裁剪焊接装置。本发明的目的在于提供一种改进的自动圆环成型裁剪焊接装置。本发明包括机架以及设在机架上的调直组件、成型组件、剪切器和控制器，所述控制器与所述调直组件、成型组件、剪切器连接，所述调直组件与所述成型组件相配合，其特征在于：所述成型组件前侧设有辅助板，所述辅助板下方设有与所述控制器连接的焊接组件，所述焊接组件包括焊接台以及设在焊接台上的左焊接组和右焊接组，所述左焊接组和右焊接组连接有焊接电源，所述左焊接组与右焊接组相配合，通过自动的焊接组件来实现一台机器上实现调直、成型、剪切和焊接等工序，具有结构紧凑、方便实用、生产快速的特点。
