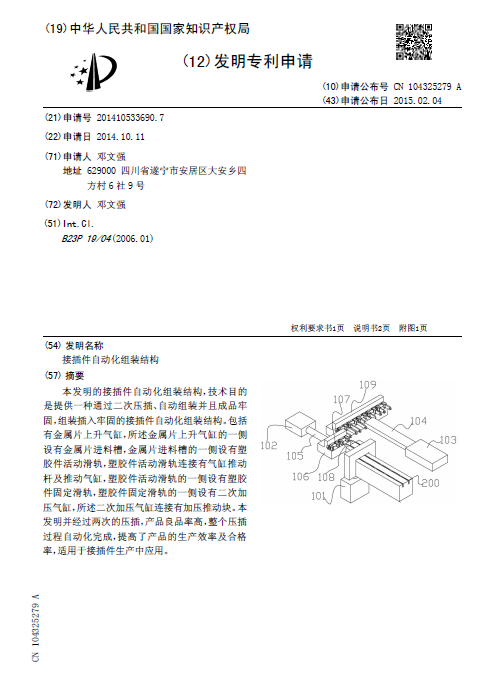

[发明公布] 接插件自动化组装结构

申请公布号：CN104325279A

申请公布日：2015.02.04

申请号：2014105336907

申请日：2014.10.11

申请人：邓文强

发明人：邓文强

地址：629000四川省遂宁市安居区大安乡四方村6社9号

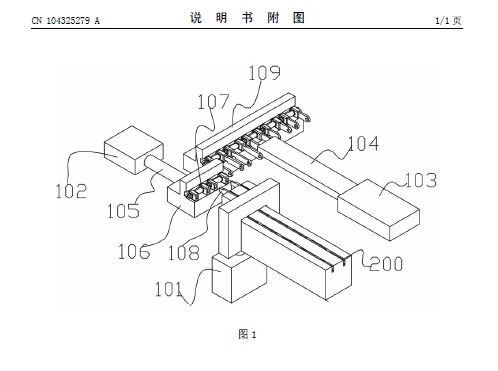

摘要： 本发明的接插件自动化组装结构，技术目的是提供一种通过二次压插、自动组装并且成品牢固，组装插入牢固的接插件自动化组装结构。包括有金属片上升气缸，所述金属片上升气缸的一侧设有金属片进料槽，金属片进料槽的一侧设有塑胶件活动滑轨，塑胶件活动滑轨连接有气缸推动杆及推动气缸，塑胶件活动滑轨的一侧设有塑胶件固定滑轨，塑胶件固定滑轨的一侧设有二次加压气缸，所述二次加压气缸连接有加压推动块。本发明并经过两次的压插，产品良品率高，整个压插过程自动化完成，提高了产品的生产效率及合格率，适用于接插件生产中应用。
