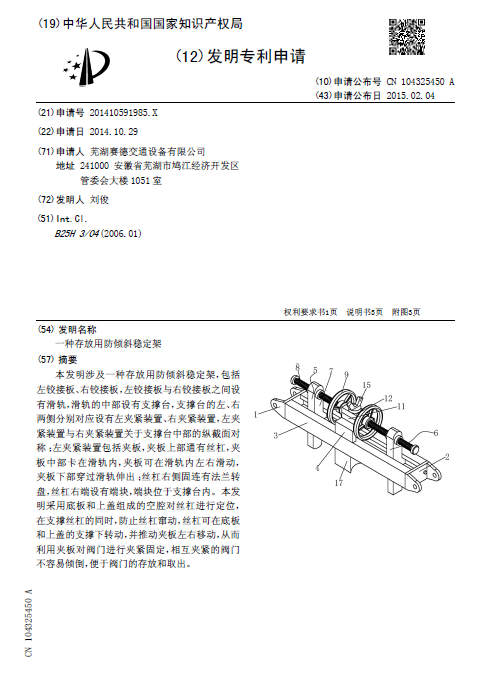

[发明公布] 一种存放用防倾斜稳定架

申请公布号：CN104325450A

申请公布日：2015.02.04

申请号：201410591985X

申请日：2014.10.29

申请人：芜湖赛德交通设备有限公司

发明人：刘俊

地址：241000安徽省芜湖市鸠江经济开发区管委会大楼1051室

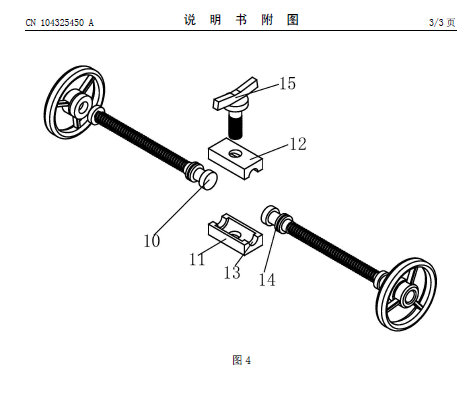

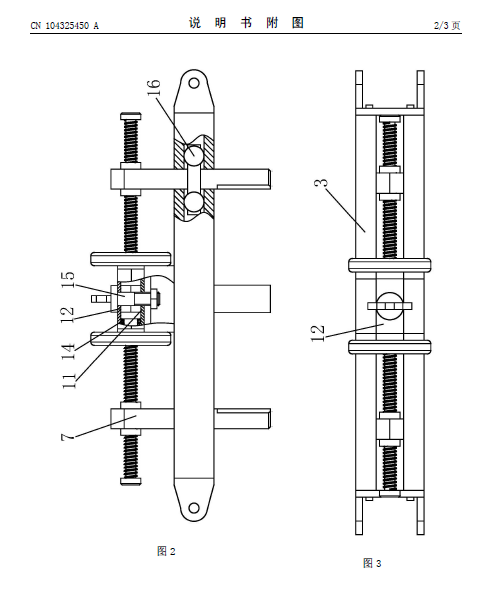

摘要： 本发明涉及一种存放用防倾斜稳定架，包括左铰接板、右铰接板，左铰接板与右铰接板之间设有滑轨，滑轨的中部设有支撑台，支撑台的左、右两侧分别对应设有左夹紧装置、右夹紧装置，左夹紧装置与右夹紧装置关于支撑台中部的纵截面对称；左夹紧装置包括夹板，夹板上部通有丝杠，夹板中部卡在滑轨内，夹板可在滑轨内左右滑动，夹板下部穿过滑轨伸出；丝杠右侧固连有法兰转盘，丝杠右端设有端块，端块位于支撑台内。本发明采用底板和上盖组成的空腔对丝杠进行定位，在支撑丝杠的同时，防止丝杠窜动，丝杠可在底板和上盖的支撑下转动，并推动夹板左右移动，从而利用夹板对阀门进行夹紧固定，相互夹紧的阀门不容易倾倒，便于阀门的存放和取出。
