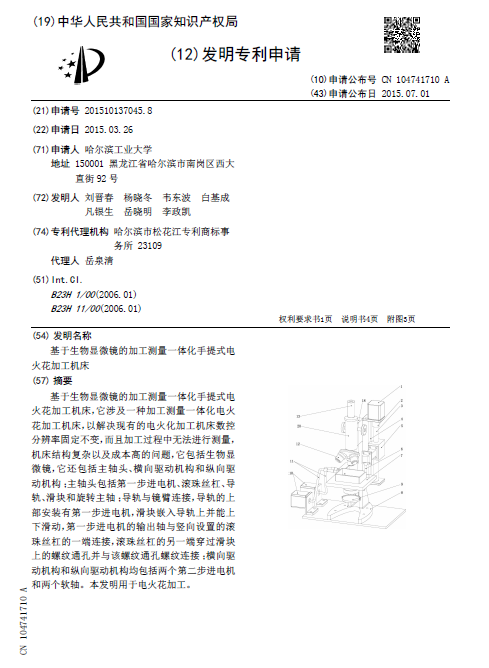

[发明公布] 基于生物显微镜的加工测量一体化手提式电火花加工机床

申请公布号：CN104741710A

申请公布日：2015.07.01

申请号：2015101370458

申请日：2015.03.26

申请人：哈尔滨工业大学

发明人：刘晋春; 杨晓冬; 韦东波; 白基成; 凡银生; 岳晓明; 李政凯

地址：150001黑龙江省哈尔滨市南岗区西大直街92号

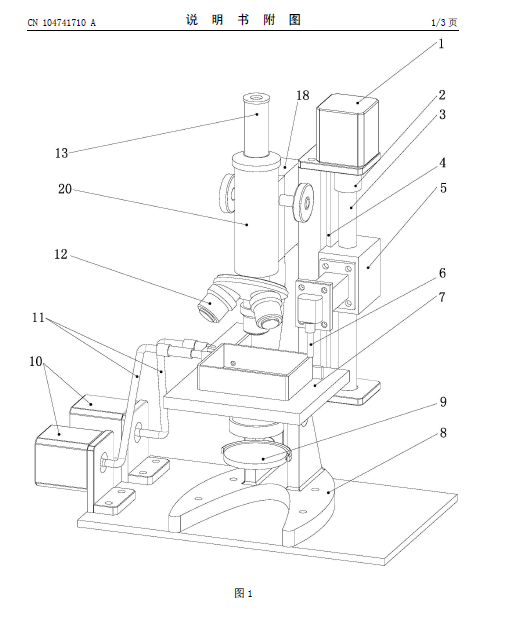

摘要： 基于生物显微镜的加工测量一体化手提式电火花加工机床，它涉及一种加工测量一体化电火花加工机床，以解决现有的电火化加工机床数控分辨率固定不变，而且加工过程中无法进行测量，机床结构复杂以及成本高的问题，它包括生物显微镜，它还包括主轴头、横向驱动机构和纵向驱动机构；主轴头包括第一步进电机、滚珠丝杠、导轨、滑块和旋转主轴；导轨与镜臂连接，导轨的上部安装有第一步进电机，滑块嵌入导轨上并能上下滑动，第一步进电机的输出轴与竖向设置的滚珠丝杠的一端连接，滚珠丝杠的另一端穿过滑块上的螺纹通孔并与该螺纹通孔螺纹连接；横向驱动机构和纵向驱动机构均包括两个第二步进电机和两个软轴。本发明用于电火花加工。
