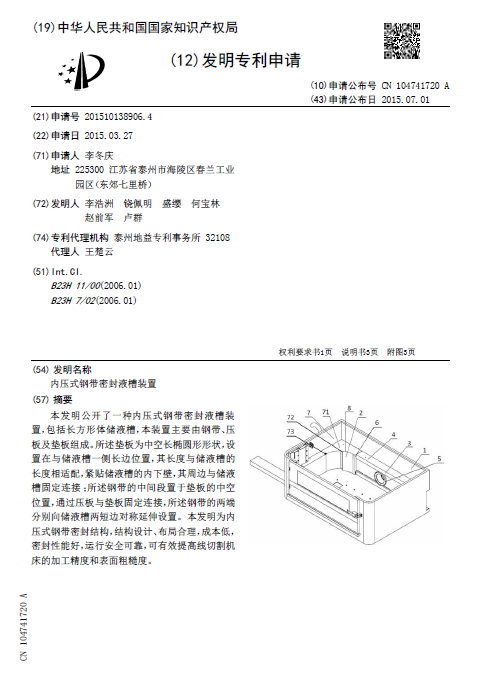

[发明公布] 内压式钢带密封液槽装置

申请公布号：CN104741720A

申请公布日：2015.07.01

申请号：2015101389064

申请日：2015.03.27

申请人：李冬庆

发明人：李浩洲; 铙佩明; 盛缨; 何宝林; 赵前军; 卢群

地址：225300江苏省泰州市海陵区春兰工业园区（东郊七里桥）

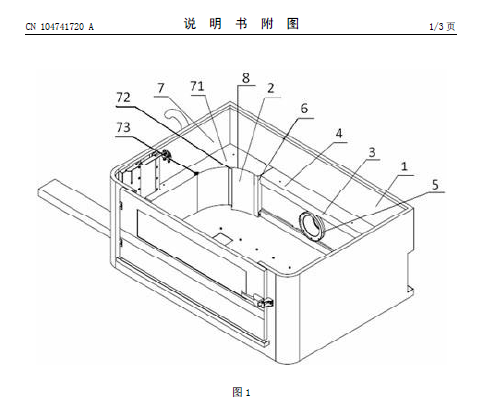

摘要： 本发明公开了一种内压式钢带密封液槽装置，包括长方形体储液槽，本装置主要由钢带、压板及垫板组成。所述垫板为中空长椭圆形形状，设置在与储液槽一侧长边位置，其长度与储液槽的长度相适配，紧贴储液槽的内下壁，其周边与储液槽固定连接；所述钢带的中间段置于垫板的中空位置，通过压板与垫板固定连接，所述钢带的两端分别向储液槽两短边对称延伸设置。本发明为内压式钢带密封结构，结构设计、布局合理，成本低，密封性能好，运行安全可靠，可有效提高线切割机床的加工精度和表面粗糙度。
